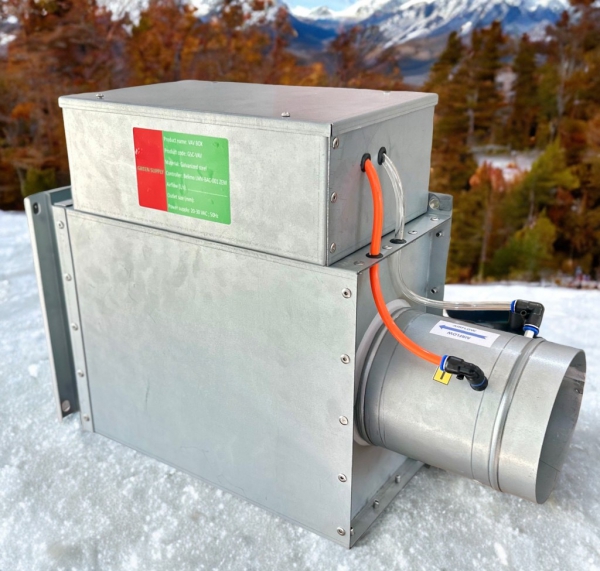

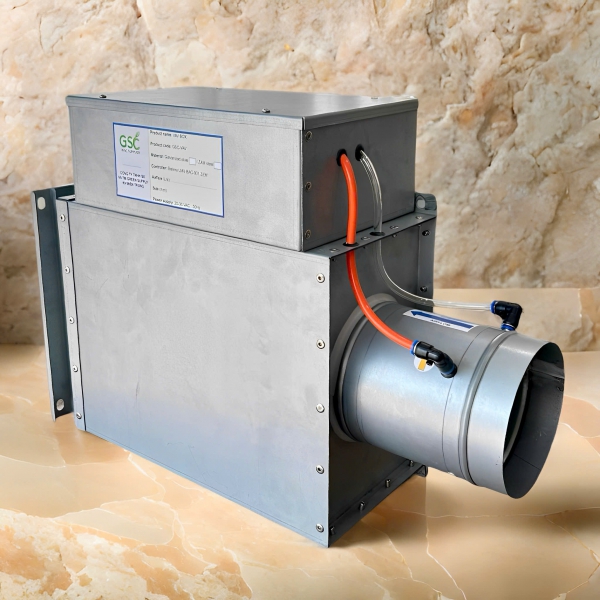

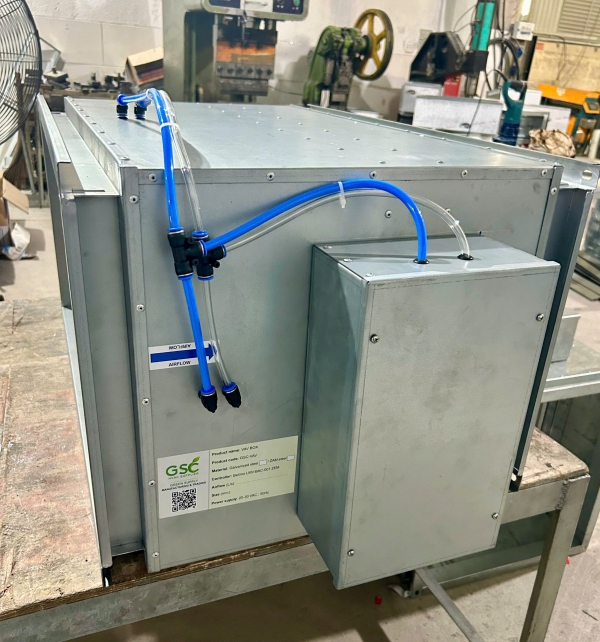

VAV Box Single Duct Type

VAV Box (viết tắt của Variable Air Volume Box) là hộp điều chỉnh lưu lượng gió biến thiên - một thiết bị quan trọng trong hệ thống HVAC (Sưởi, Thông gió và Điều hòa không khí). Thiết bị này có chức năng tự động điều chỉnh lượng không khí đáp ứng nhiệt độ thực tế của từng phòng sao cho nhiệt độ trong khu vực đó luôn được giữ ổn định theo giá trị cài đặt.

Cấu tạo và vật liệu sản xuất

Cấu tạo VAV BOX tiêu chuẩn bao gồm:

• Vỏ hộp: bằng thép mạ kẽm hoặc inox chống ăn mòn
• Bộ van gió (Damper): thiết kế khí động học giảm tiếng ồn
• Cảm biến lưu lượng: đo chênh áp để điều khiển chính xác
• Bộ truyền động: điện hoặc khí nén
• Bộ điều khiển: kết nối với DDC/BMS tự động

Ngoài ra, lớp cách nhiệt và tiêu âm giúp duy trì nhiệt độ ổn định và giảm tiếng ồn lan truyền trong ống gió.

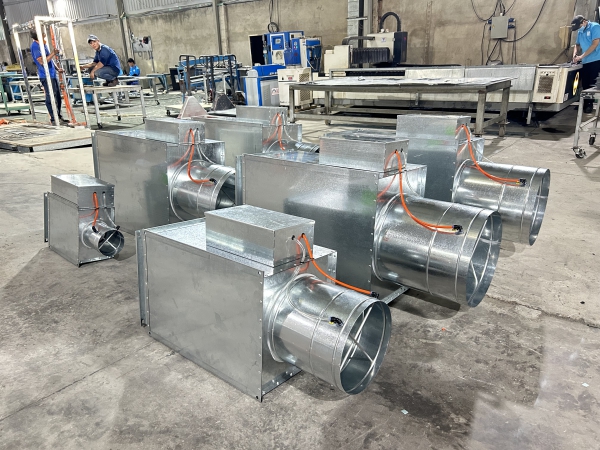

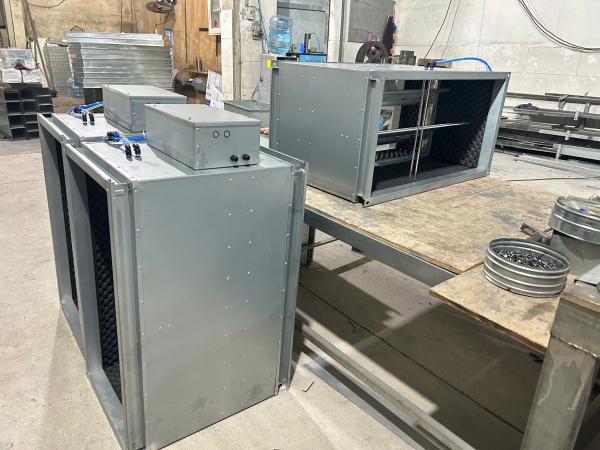

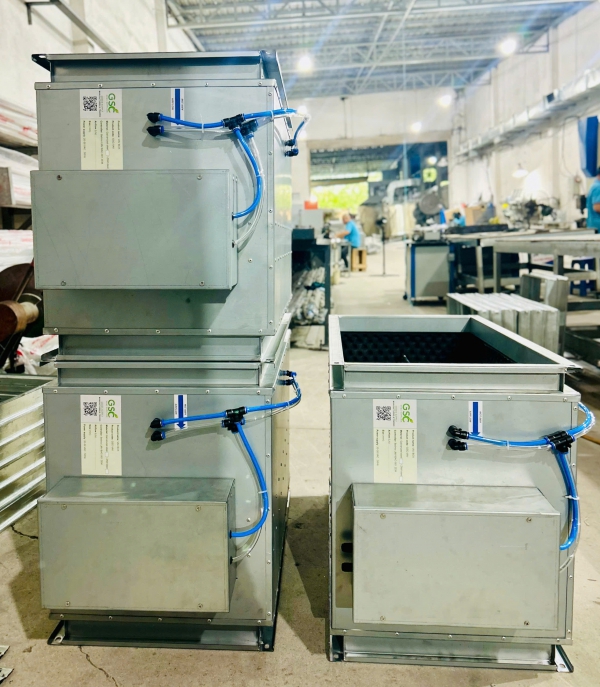

Sản xuất VAV BOX tại G-Sora

​​​1. Phần thân vỏ

Phần thân vỏ được chế tạo từ tôn ZAM hoặc tôn mạ kẽm Z275, có độ dày 1.0mm, đảm bảo độ cứng và độ bền vượt trội.

• Tôn ZAM Nippon là một loại hợp kim đặc biệt gồm 91% kẽm, 6% nhôm và 3% magie. Vật liệu này đã được kiểm nghiệm và chứng minh có khả năng chống ăn mòn hiệu quả hơn gấp 10 lần so với thép truyền thống, đạt tiêu chuẩn chất lượng JIS G3323 của Nhật Bản.
• Tôn mạ kẽm Z275 có lớp mạ dày tương đương 275g/m², tạo nên một lớp phủ bảo vệ chắc chắn, giúp tăng tuổi thọ cho sản phẩm. Vật liệu này đáp ứng các tiêu chuẩn quốc tế khắt khe như: JIS G3302 (Nhật Bản), BSEN 10346 (Châu Âu), AS 1397 và ASTM A792 (Hoa Kỳ).

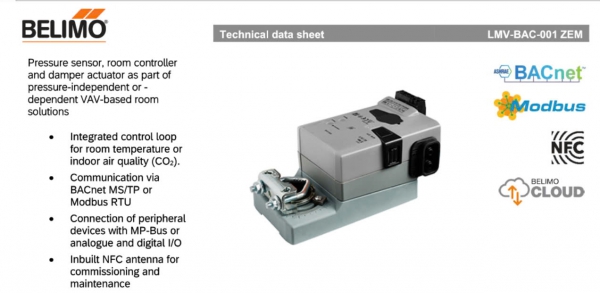

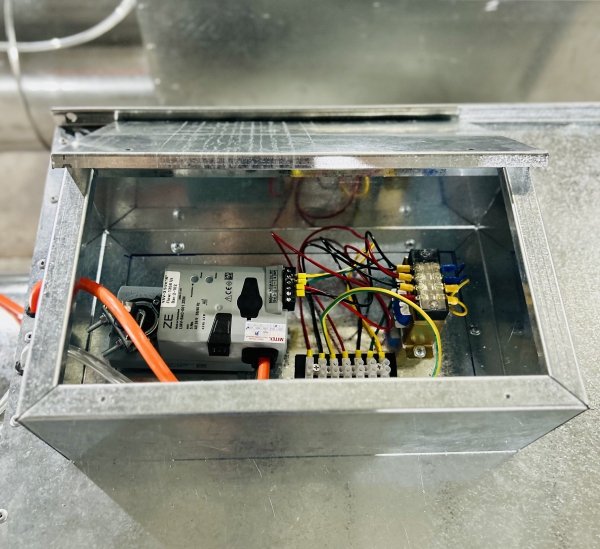

2. Bộ điều khiển - Belimo

Bộ điều khiển Belimo tích hợp nhiều tính năng hiện đại, giúp tối ưu hóa khả năng vận hành và điều khiển.

• Hệ thống điều khiển có thể giám sát và điều chỉnh nhiệt độ phòng hoặc chất lượng không khí trong nhà (CO₂).
• Hỗ trợ giao tiếp qua các giao thức phổ biến như BACnet MS/TP hoặc Modbus RTU.
• Có thể kết nối với các thiết bị ngoại vi thông qua MP-Bus hoặc tín hiệu analog/kỹ thuật số (I/O).
• Tích hợp ăng-ten NFC, hỗ trợ vận hành và bảo trì một cách dễ dàng và tiện lợi.

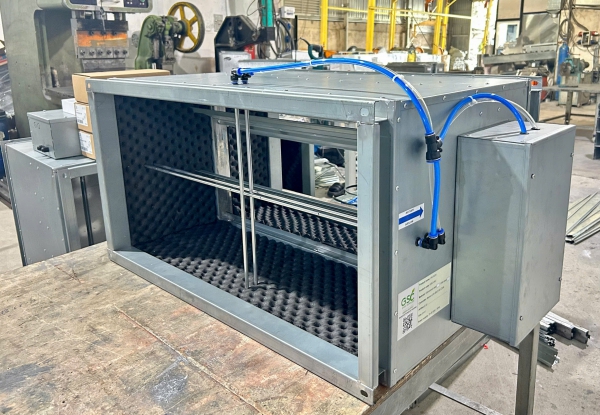

3. Vật liệu tiêu âm - tiên tiến.

Vật liệu tiêu âm bên trong sử dụng có độ dày 25mm, được chứng nhận bởi các tiêu chuẩn quốc tế về cách âm, chống cháy và an toàn sức khỏe.

• Độ dẫn nhiệt theo tiêu chuẩn ASTM C518: 0.035 W/m·K, đảm bảo hiệu quả cách nhiệt tốt.
• Khả năng chống nấm mốc đạt chuẩn ASTM C1338: không phát triển nấm trong điều kiện sử dụng bình thường.
• Phạm vi nhiệt độ hoạt động rộng, từ -80°C đến +100°C.
• Hiệu suất chống cháy đạt mức Class 0 theo BS 476 Part 6 & 7.
• Độc tính khói tuân thủ tiêu chuẩn an toàn EN 45545-2.

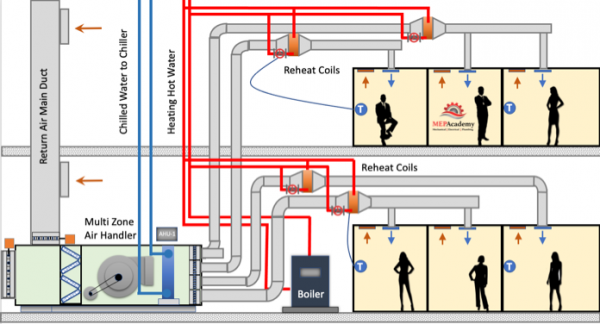

Cách Vav Box điều chỉnh lưu lượng gió

VAV BOX là thiết bị có nhiệm vụ thay đổi lưu lượng gió lạnh cấp vào từng vùng riêng biệt.
Khác với hệ thống CAV (Constant Air Volume) luôn cung cấp lưu lượng cố định, VAV BOX có thể điều chỉnh lượng gió theo tải nhiệt thực tế. Việc điều chỉnh được thực hiện thông qua cánh van (damper), được điều khiển bằng bộ truyền động (actuator) và cảm biến, kết nối với hệ thống điều khiển kỹ thuật số DDC (Direct Digital Control) hoặc BMS (Building Management System).

Cấu hình ống đơn (Single Duct) là loại đơn giản và kinh tế nhất trong các dòng VAV BOX. Nó chỉ sử dụng một ống gió chính và một van điều tiết lưu lượng, giúp giảm tổn thất áp suất và chi phí lắp đặt so với các loại hai ống hoặc có quạt.

Đây là lựa chọn lý tưởng cho công trình ưu tiên làm mát, hoặc nơi chức năng sưởi được xử lý riêng bằng cuộn gia nhiệt.

Ưu điểm khi sử dụng VAV BOX ống đơn

Tiết kiệm năng lượng và chi phí vận hành

Nhờ khả năng điều chỉnh lưu lượng gió thay vì nhiệt độ gió, hệ thống VAV giúp giảm điện năng quạt 30–50% và giảm tải cho máy lạnh trung tâm.

Kiểm soát nhiệt độ chính xác theo khu vực

Mỗi khu vực được điều khiển độc lập, giúp duy trì nhiệt độ mong muốn, loại bỏ hiện tượng “lạnh đầu nóng cuối”.

Vận hành êm và ít bảo trì

Thiết kế khí động học và lớp cách âm giúp độ ồn dưới 35 dBA. Hộp có ít chi tiết chuyển động nên chi phí bảo trì thấp — chủ yếu là vệ sinh cảm biến và kiểm tra van định kỳ.

Ứng dụng VAV BOX trong hệ thống HVAC

Hộp VAV Box loại ống đơn được ứng dụng rộng rãi trong nhiều loại công trình khác nhau — từ cao ốc văn phòng, bệnh viện, đến nhà ở cao cấp.

Mỗi môi trường có đặc thù vận hành và yêu cầu vi khí hậu riêng, và hệ thống VAV cho phép điều khiển linh hoạt từng khu vực, đảm bảo hiệu suất – độ ồn – độ ổn định nhiệt ở mức tối ưu.

Tòa nhà văn phòng và trung tâm thương mại

Trong các tòa nhà cao tầng, trung tâm thương mại, hoặc văn phòng mở, VAV Box ống đơn giúp:

• Phân phối gió đồng đều đến từng khu vực làm việc hoặc phòng họp
• Dễ dàng kết nối với ống mềm và miệng gió trần tiêu chuẩn
• Giảm áp suất dư và tiết kiệm điện năng quạt trung tâm
• Đáp ứng linh hoạt khi thay đổi bố trí không gian (partition, văn phòng linh hoạt)
• Đây là ứng dụng phổ biến nhất của VAV Box vì hiệu quả chi phí và tính ổn định lâu dài trong vận hành.

Bệnh viện phòng thí nghiệm và phòng sạch

Trong môi trường yêu cầu kiểm soát áp suất và độ sạch nghiêm ngặt, hộp VAV đóng vai trò quan trọng trong việc:

• Duy trì chênh áp dương hoặc âm giữa các khu vực (phòng mổ, phòng cách ly, khu vô trùng)
• Điều chỉnh số lần trao đổi khí (ACH) để đáp ứng tiêu chuẩn ASHRAE 170 và ISO 14644
• Ổn định nhiệt độ và độ ẩm mà không ảnh hưởng đến độ sạch
• Cho phép tích hợp cảm biến giám sát lưu lượng gió và trạng thái cửa phòng

Nhờ đó, hệ thống VAV giúp đảm bảo an toàn sinh học, tiết kiệm năng lượng và kiểm soát môi trường chính xác cho các cơ sở y tế và phòng thí nghiệm hiện đại.

Nhà ở cao cấp và hệ thống nhà thông minh

Trong các dự án căn hộ cao cấp hoặc biệt thự hiện đại, VAV Box được ứng dụng để:

• Tách vùng điều khiển độc lập cho từng phòng (phòng ngủ, phòng khách, bếp…)
• Kết hợp với nhiệt kế thông minh (Smart Thermostat) để điều khiển nhiệt độ tự động
• Giảm tiếng ồn, nâng cao sự thoải mái cho người sử dụng
• Tối ưu tiêu thụ năng lượng cho hệ thống VRF hoặc AHU trung tâm

Sự kết hợp giữa VAV Box và hệ thống điều khiển thông minh (IoT/BMS) giúp các công trình dân dụng hiện đại đạt chuẩn tiết kiệm năng lượng và tiện nghi cao nhất.

Hướng dẫn lắp đặt và cân chỉnh

Vị trí lắp và kết nối ống gió

Cần lắp theo hướng mũi tên trên thân hộp, sử dụng khớp nối mềm và đệm cách âm để tránh rung và rò rỉ.

Dùng giá đỡ cách chấn để giảm truyền âm qua trần.

Cân chỉnh lưu lượng và hiệu chuẩn

Sau khi lắp đặt, cần đo cân bằng gió (air balancing) bằng thiết bị đo chuyên dụng.

Điều chỉnh van và cài đặt lưu lượng qua giao diện DDC để đạt đúng thiết kế.

Kiểm tra an toàn trước khi vận hành

Kiểm tra hoạt động của bộ truyền động, cảm biến, dây điện cuộn gia nhiệt.

Đảm bảo thiết bị đạt tiêu chuẩn UL hoặc CE trước khi đưa vào sử dụng.

Khi lắp đặt và bảo trì đúng cách, VAV BOX đảm bảo duy trì lưu lượng ổn định, hiệu suất cao và tiết kiệm điện đáng kể cho hệ thống HVAC.
