FCU BOX - Miệng gió, ống gió mềm: Vật tư không thể thiếu khi lắp đặt FCU

Các vật tư cần thiết khi lắp đặt hệ thống FCU

Đây là nhóm vật tư cốt lõi trong hệ thống điều hòa không khí sử dụng FCU (Fan Coil Unit) – dàn lạnh quạt gió độc lập, thường lắp âm trần hoặc trong hộp kỹ thuật.

Mục tiêu của việc lựa chọn đúng vật tư không chỉ giúp hệ thống hoạt động êm, ổn định áp suất gió, mà còn tăng tuổi thọ và giảm tiêu hao điện năng trong vận hành.

Dưới đây là những vật tư quan trọng không thể thiếu khi thi công và lắp đặt FCU.

1. Ống gió mềm cách nhiệt

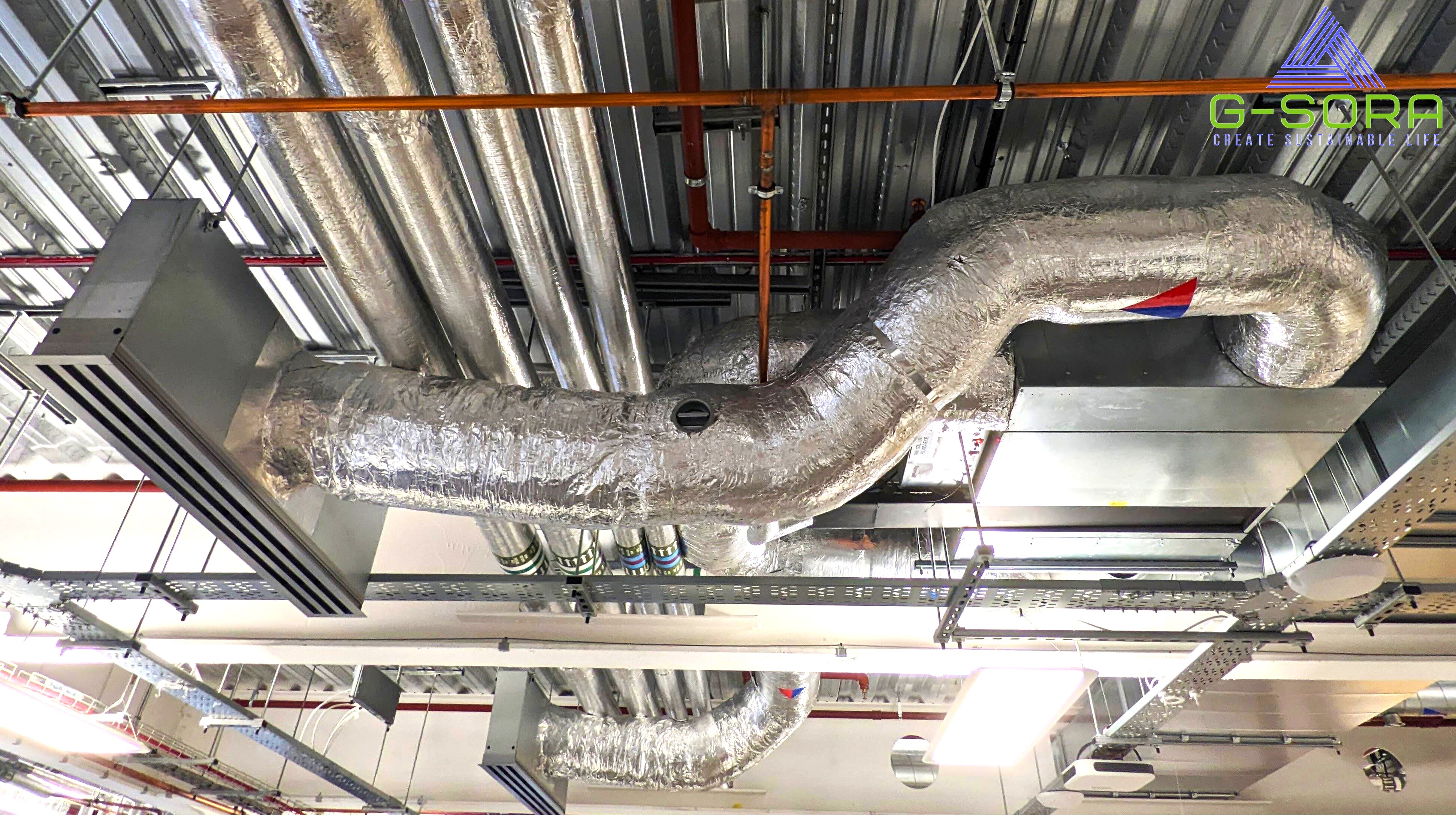

Ống gió mềm cách nhiệt (Insulated Flexible Duct) là loại ống được sử dụng phổ biến để kết nối giữa Box FCU và miệng gió cấp – hồi.

Ống được cấu tạo từ lớp nhôm xoắn lõi thép, bọc cách nhiệt bằng bông thủy tinh hoặc foam PE và phủ ngoài bằng lớp bạc chống ẩm, giúp giữ nhiệt độ ổn định và chống ngưng tụ nước.

Chức năng chính:

• Dẫn gió lạnh hoặc gió hồi từ FCU đến các khu vực sử dụng.
• Giảm rung, giảm ồn khi gió lưu thông trong ống.
• Linh hoạt, dễ uốn cong và thi công trong không gian hẹp.

2. Miệng gió cấp và hồi

Miệng gió là bộ phận đầu ra hoặc đầu vào của hệ thống gió – nơi không khí được cấp vào hoặc thu hồi ra khỏi phòng.

Miệng gió thường được làm bằng nhôm sơn tĩnh điện hoặc thép mạ kẽm, có nhiều kiểu dáng: miệng gió vuông, miệng gió khe, miệng gió lá, miệng gió hồi trần…

* Phân loại chức năng:

• Miệng gió cấp: Thổi gió lạnh từ FCU vào không gian sử dụng.
• Miệng gió hồi: Hút gió trở lại hệ thống để tái xử lý hoặc tuần hoàn.

* Vai trò kỹ thuật:

• Phân phối gió đồng đều, hướng luồng khí hợp lý.
• Giảm ồn và tăng thẩm mỹ cho trần hoặc tường.
• Có thể kết hợp với Box miệng gió để ổn định áp suất và giảm rung.

3. Van điều chỉnh lưu lượng gió

Van điều chỉnh lưu lượng gió (Volume Damper – VD) là thiết bị giúp cân bằng áp suất và lưu lượng gió giữa các nhánh ống khác nhau trong hệ thống HVAC.

Van thường được lắp tại đầu ống gió hoặc bên trong Box FCU để điều chỉnh lượng gió ra vào từng khu vực.

* Cấu tạo:

• Khung và lá van bằng tôn mạ kẽm, trục xoay liên kết tay gạt hoặc motor.
• Có thể điều chỉnh thủ công hoặc tự động (motorized damper).

* Chức năng:

• Cân chỉnh lưu lượng giữa các nhánh gió.
• Giúp hệ thống hoạt động ổn định, tránh áp suất quá cao.
• Hỗ trợ cân bằng nhiệt độ giữa các phòng.

4. Vật liệu cách nhiệt và tiêu âm

Trong hệ thống FCU, vật liệu cách nhiệt và tiêu âm là yếu tố quan trọng để giữ ổn định nhiệt độ và giảm độ ồn.

Chúng được dùng để bọc ống gió, Box FCU, Box miệng gió hoặc tường kỹ thuật, giúp tăng hiệu suất và sự thoải mái khi vận hành.

* Các loại phổ biến:

• Cách nhiệt: Bông thủy tinh, cao su lưu hóa Armaflex, foam PU, PE.
• Tiêu âm: Bông khoáng (Rockwool), bông thủy tinh bọc bạc, vật liệu composite.

* Lợi ích kỹ thuật:

• Ngăn đọng sương và thất thoát nhiệt.
• Hấp thụ âm thanh, giảm tiếng ồn quạt FCU.
• Nâng cao tuổi thọ ống gió và lớp sơn trần.

5. Box FCU và phụ kiện kết nối

Box FCU là hộp kỹ thuật trung gian kết nối giữa dàn lạnh FCU và hệ thống ống gió mềm – miệng gió.

Nó có nhiệm vụ ổn định áp suất gió, giảm tiếng ồn, và tạo điểm kết nối linh hoạt trong quá trình lắp đặt.

* Cấu tạo chính:

• Vỏ tôn mạ kẽm (dày 0.8–1.0 mm)
• Lớp cách nhiệt / tiêu âm bên trong
• Cổ nối ống gió và mặt bích bắt miệng gió

* Phụ kiện đi kèm:

• Gioăng kín khí, ty ren treo, đai treo, băng keo bạc, ống mềm nối.
• Van gió chỉnh lưu lượng (VD) và cửa bảo trì (Access Door).

* Tác dụng:

• Giúp gió phân bố đều, tránh thất thoát áp suất.
• Tăng độ êm, giảm rung và bảo vệ miệng gió.
• Dễ tháo lắp, vệ sinh, bảo trì FCU định kỳ.

Khi lắp đặt hệ thống FCU, các vật tư bắt buộc bao gồm ống gió mềm cách nhiệt, miệng gió cấp – hồi, van điều chỉnh lưu lượng, vật liệu cách nhiệt – tiêu âm và Box FCU. Những vật tư này giúp ổn định áp suất, giảm ồn, phân phối gió đều và đảm bảo hiệu suất vận hành lâu dài của hệ thống HVAC.

Box miệng gió – Thiết bị quan trọng trong hệ thống FCU

Box miệng gió là hộp kỹ thuật kết nối giữa ống gió mềm hoặc ống cứng và miệng gió cấp – hồi, giúp ổn định áp suất, giảm ồn và kết nối ống gió với miệng gió trong hệ thống FCU. Thiết bị này đảm nhiệm vai trò ổn định áp suất gió, phân phối đều luồng khí và giảm tiếng ồn trước khi không khí được cấp ra hoặc thu hồi về dàn lạnh.

Khác với miệng gió – phần hiển thị bên ngoài trần, Box miệng gió nằm ẩn bên trong trần kỹ thuật, được chế tạo từ tôn mạ kẽm (GI) hoặc inox, có thể bọc cách nhiệt hoặc tiêu âm tùy yêu cầu công trình.

Cấu tạo và vật liệu phổ biến của Box miệng gió

Một Box miệng gió tiêu chuẩn thường gồm 3 phần chính:

1. Vỏ hộp: Làm bằng tôn mạ kẽm, độ dày 0.6–1.0 mm, được gia cường chống rung và kín khí tốt.
2. Cổ nối ống gió: Dạng tròn hoặc vuông, dùng để kết nối với ống mềm hoặc ống cứng, đảm bảo luồng gió lưu thông ổn định.
3. Cổ gắn miệng gió: Mặt trước có gờ hoặc khung bắt vít, dùng để lắp miệng gió cấp hoặc hồi.

Một số loại cao cấp được bọc vật liệu cách nhiệt (PU, Armaflex) hoặc lớp tiêu âm (bông thủy tinh, bông khoáng) giúp giảm tổn thất nhiệt, chống ngưng tụ nước và giảm tiếng ồn khi vận hành.

Vai trò của Box miệng gió trong hệ thống FCU

Box miệng gió là bộ phận không thể thiếu khi lắp đặt FCU, vì nó giúp hệ thống vận hành ổn định và bền hơn nhờ:

• Phân phối luồng gió đồng đều: Tránh hiện tượng gió mạnh một bên, yếu một bên.
• Giảm tiếng ồn và rung động: Tạo khoảng đệm tiêu âm giữa FCU và miệng gió.
• Ổn định áp suất và hướng gió: Giúp miệng gió hoạt động hiệu quả, giảm tổn thất năng lượng.
• Tăng tuổi thọ thiết bị: Giảm tải cho FCU, tránh dao động áp lực trong hệ thống.
• Dễ thi công và bảo trì: Là điểm trung gian linh hoạt giữa ống gió và miệng gió trần.

Phân biệt Box miệng gió và Box FCU

Ứng dụng thực tế của Box miệng gió

• Tòa nhà văn phòng và trung tâm thương mại: Phân phối gió lạnh đồng đều giữa nhiều khu vực làm việc.
• Khách sạn, căn hộ cao cấp: Giảm ồn, tăng tính thẩm mỹ trần và hiệu suất làm lạnh.
• Bệnh viện, phòng sạch: Duy trì hướng gió và áp suất ổn định theo tiêu chuẩn HVAC quốc tế.
• Nhà xưởng, khu công nghiệp: Tăng lưu lượng gió, đảm bảo thông thoáng và tiết kiệm năng lượng.

Ưu điểm khi sử dụng Box miệng gió đạt chuẩn kỹ thuật

• Luồng gió ổn định, không rung, không ồn.
• Giảm tổn thất áp suất, nâng cao hiệu suất FCU.
• Dễ thi công, lắp đặt và bảo trì.
• Có thể tùy chỉnh kích thước và vật liệu theo yêu cầu dự án.
• Tuổi thọ cao, chi phí bảo trì thấp.

Tại sao box miệng gió giúp hệ thống FCU hoạt động hiệu quả hơn

Trong hệ thống FCU (Fan Coil Unit), box miệng gió tuy là một chi tiết nhỏ nhưng lại có tác động lớn đến hiệu suất vận hành tổng thể.

Thiết bị này đóng vai trò trung gian giữa ống gió và miệng gió, giúp hệ thống điều hòa không khí phân phối luồng gió chính xác, êm ái và ổn định hơn.

Ba yếu tố kỹ thuật dưới đây cho thấy vì sao box miệng gió là thành phần không thể thiếu trong bất kỳ hệ thống FCU nào.

1. Ổn định áp suất và phân phối gió đồng đều

Trong quá trình vận hành, luồng không khí từ FCU đi qua ống gió thường có áp suất cao và tốc độ lớn, dễ gây hiện tượng gió mạnh một bên, yếu một bên.

Box miệng gió có nhiệm vụ ổn định lại áp suất trước khi gió thoát ra miệng gió, giúp luồng khí được phân phối đều khắp bề mặt trần.

Nhờ đó, nhiệt độ trong phòng được cân bằng nhanh, hạn chế điểm nóng/lạnh cục bộ và tối ưu hiệu suất trao đổi nhiệt của FCU.

Đây cũng là lý do tại sao các công trình cao cấp (khách sạn, văn phòng, trung tâm thương mại) luôn bắt buộc sử dụng box miệng gió trong bản vẽ HVAC.

2. Giảm tiếng ồn và rung động trong ống gió

Luồng gió lưu thông tốc độ cao trong ống có thể gây tiếng ồn và rung động, đặc biệt tại các điểm chuyển hướng hoặc chênh áp.

Box miệng gió được bọc vật liệu tiêu âm (bông thủy tinh, bông khoáng hoặc foam PU) giúp hấp thụ tiếng ồn và giảm cộng hưởng rung khi không khí đi qua.

Ngoài ra, khoảng không khí trong box còn đóng vai trò giảm chấn tự nhiên, giúp hệ thống vận hành êm hơn, hạn chế truyền rung xuống trần hoặc vách.

Điều này đặc biệt quan trọng trong khách sạn, bệnh viện, rạp chiếu phim hoặc văn phòng hạng A, nơi yêu cầu độ ồn cực thấp (<35 dB).

3. Hỗ trợ bảo trì và nâng cao tuổi thọ thiết bị

Box miệng gió được thiết kế như một điểm trung gian linh hoạt, giúp kỹ thuật viên dễ dàng tháo miệng gió, vệ sinh hoặc cân chỉnh áp suất trong quá trình bảo trì.

Khi gió được phân phối đều và ổn định, FCU không phải hoạt động quá tải, giúp giảm tiêu thụ điện năng và kéo dài tuổi thọ quạt – motor.

Ngoài ra, việc giảm rung và chống ngưng tụ nước trong box cũng giúp bảo vệ ống gió, trần kỹ thuật và vật liệu xung quanh, duy trì độ bền cho toàn hệ thống HVAC trong nhiều năm.

Chọn box miệng gió và phụ kiện lắp đặt FCU

Để hệ thống FCU vận hành ổn định, việc chọn đúng loại box miệng gió, đúng vật liệu và đúng đơn vị cung cấp là yếu tố then chốt.

Một sản phẩm đạt chuẩn kỹ thuật không chỉ giúp gió ra đều – êm – ổn định, mà còn giảm chi phí vận hành và bảo trì lâu dài.

Tiêu chuẩn kỹ thuật khi chọn box miệng gió

Khi lựa chọn box miệng gió, cần đảm bảo đáp ứng các tiêu chuẩn cơ bản sau:

• Vật liệu: tôn mạ kẽm (GI) dày ≥ 0.6 mm hoặc inox 304.
• Độ kín khí: mối ghép kín, không rò gió, có gioăng cao su tại cổ nối.
• Cách nhiệt: dùng vật liệu chống ngưng tụ (foam PU, PE hoặc Armaflex).
• Tiêu âm: bông khoáng/bông thủy tinh bọc bạc ≥ 25 mm (nếu dùng cho khu vực yên tĩnh).
• Thiết kế cổ nối: phù hợp đường kính ống gió mềm, có bích bắt chắc chắn với miệng gió.
• Dễ bảo trì: có nắp kiểm tra hoặc mặt bích tháo rời thuận tiện vệ sinh.

Đáp ứng đủ các tiêu chí trên giúp box miệng gió đạt hiệu quả kỹ thuật cao và độ bền trên 10 năm sử dụng.

Nên chọn vật liệu nào cho box FCU và miệng gió

• Đối với Box FCU: nên chọn tôn mạ kẽm dày 0.8–1.0 mm, bên trong bọc cách nhiệt tiêu âm bằng bông thủy tinh hoặc foam PU.
• Đối với Box miệng gió: có thể dùng tôn mạ kẽm dày 0.6–0.8 mm, bọc Armaflex hoặc bông bạc để chống đọng sương và giảm ồn.
• Miệng gió: ưu tiên nhôm sơn tĩnh điện, thẩm mỹ cao, chống ăn mòn, nhẹ và dễ vệ sinh.
• Ống gió mềm kết nối: nên dùng ống nhôm 3 lớp cách nhiệt, có khả năng chống rò gió và chịu nhiệt tốt.

Việc chọn đúng vật liệu không chỉ tăng tuổi thọ thiết bị mà còn giúp hệ thống FCU hoạt động êm, tiết kiệm điện và đạt tiêu chuẩn vận hành châu Âu (EU HVAC Standard).

Trong hệ thống FCU (Fan Coil Unit), từng chi tiết vật tư như Box FCU, box miệng gió, ống gió mềm, miệng gió, van điều chỉnh lưu lượng, vật liệu cách nhiệt và tiêu âm đều đóng vai trò quan trọng trong việc đảm bảo hiệu suất – độ êm – độ bền của toàn bộ hệ thống.

Đặc biệt, box miệng gió là điểm kết nối trung gian giúp ổn định áp suất, phân phối luồng gió đồng đều và giảm tiếng ồn, góp phần quyết định đến sự thoải mái, tiết kiệm năng lượng và tuổi thọ của thiết bị.

Việc lựa chọn đúng chủng loại và vật liệu đạt chuẩn kỹ thuật không chỉ giúp quá trình thi công lắp đặt dễ dàng hơn mà còn tránh được những sự cố sau khi vận hành, như ngưng tụ nước, rò gió hay tiếng ồn vượt chuẩn.

Do đó, các đơn vị thi công nên ưu tiên sử dụng vật tư HVAC chất lượng cao, có chứng nhận kỹ thuật rõ ràng và được sản xuất theo tiêu chuẩn quốc tế.
