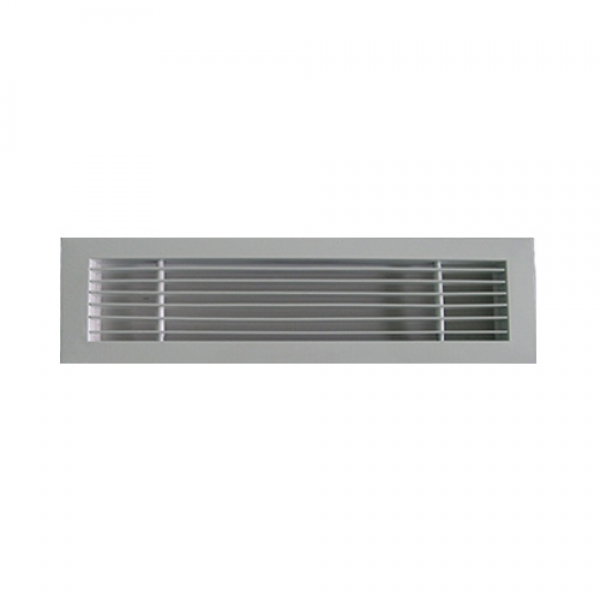

Miệng gió Linear khe dài

Miệng gió Linear là gì? Cấu tạo và nguyên lý hoạt động

Miệng gió Linear là một loại cửa gió phân phối không khí dạng khe dài hẹp. Đây là giải pháp cấp - hồi khí thẩm mỹ, luân chuyển gió êm, hiệu quả cho hệ thống HVAC. Loại cửa gió này thường được lắp đặt trên trần, tường hoặc vách kỹ thuật trong hệ thống HVAC. Khác với các dạng cửa gió thông thường, miệng gió linear được thiết kế theo dạng thanh dài liên tục, tạo luồng khí phân bổ đều và mang lại hiệu ứng thẩm mỹ hiện đại cho không gian.

Về cấu tạo, miệng gió linear gồm 4 thành phần chính:

1. Khung bao: Làm từ nhôm định hình sơn tĩnh điện hoặc anod hóa, đảm bảo độ cứng, chống oxy hóa và chịu được môi trường ẩm của hệ thống lạnh.
2. Nan điều hướng: Được bố trí bên trong khe gió, cho phép điều chỉnh hướng thổi lên xuống ±15–30°, giúp cân bằng nhiệt độ và lưu lượng không khí.
3. Khe gió: Có thể là 1 khe, 2 khe hoặc 3 khe, tùy vào yêu cầu lưu lượng gió và thẩm mỹ thiết kế.
4. Cổ nối và hộp plenum: Kết nối với ống gió mềm, có thể tích hợp van điều chỉnh lưu lượng để tối ưu hiệu suất phân phối.

Về nguyên lý hoạt động, không khí được quạt cấp thổi qua ống gió đến hộp plenum, sau đó đi qua các khe hẹp của miệng gió linear. Khi luồng khí thoát ra, nó lan tỏa đều trên bề mặt trần và nhanh chóng hòa trộn với không khí trong phòng. Chính vì vậy, tốc độ gió thấp – độ ồn nhỏ – hiệu quả phân tán nhiệt cao là đặc điểm nổi bật của dòng sản phẩm này.

Trong bối cảnh thiết kế HVAC hiện đại, miệng gió linear được ưu tiên sử dụng cho các không gian yêu cầu tính thẩm mỹ cao như văn phòng, khách sạn, trung tâm thương mại, showroom hoặc phòng sạch.

Các loại miệng gió Linear

Miệng gió Linear khe dài trên thị trường hiện nay được phân loại dựa trên chức năng, cấu tạo và vị trí lắp đặt, nhằm đáp ứng đa dạng yêu cầu kỹ thuật của các hệ thống điều hòa không khí.

1. Phân loại theo số khe (slot)

• Linear 1 khe: phù hợp với khu vực hẹp, trần thấp hoặc luồng khí nhỏ; thường dùng cho hành lang, phòng làm việc.
• Linear 2 khe hoặc 3 khe: cung cấp lưu lượng gió lớn hơn, phân tán đều hơn trên trần rộng; thích hợp cho văn phòng, trung tâm thương mại hoặc khu vực công cộng.
• Linear nhiều khe nối tiếp: tạo dải khe dài liên tục, mang tính thẩm mỹ cao, thường dùng trong kiến trúc cao cấp.

2. Phân loại theo chức năng sử dụng

• Miệng gió Linear cấp khí: có nan điều hướng cho phép chỉnh góc thổi, đảm bảo luồng khí không gây gió lùa hoặc đọng lạnh.
• Miệng gió Linear hồi khí: không có nan điều chỉnh, tiết diện mở rộng hơn để thu hồi không khí về hệ thống, duy trì cân bằng áp suất.

3. Phân loại theo vật liệu chế tạo

• Nhôm định hình sơn tĩnh điện: phổ biến nhất do trọng lượng nhẹ, bền, chống oxy hóa.
• Inox hoặc thép không gỉ: sử dụng trong môi trường ẩm cao, yêu cầu vệ sinh khắt khe như phòng sạch, bệnh viện.
• Nhựa PVC kỹ thuật: giá thành rẻ, cách nhiệt tốt, nhưng giới hạn về độ bền cơ học.

4. Phân loại theo vị trí lắp đặt

• Lắp trần: phổ biến nhất, mang tính thẩm mỹ và hiệu quả tán khí đều.
• Lắp vách tường hoặc sàn: áp dụng khi hệ thống không cho phép lắp trên trần, hoặc cần cấp – hồi gió ngang.

Việc hiểu rõ từng loại giúp xác định đúng mục đích sử dụng, kích thước khe gió, và vật liệu phù hợp cho từng loại công trình. Trong giai đoạn thiết kế dự án, lựa chọn chính xác model miệng gió Linear còn giúp giảm tổn thất áp suất, tối ưu chi phí lắp đặt và tăng hiệu quả vận hành hệ thống HVAC.

Ưu điểm nổi bật của miệng gió Linear khe dài

Với thiết kế thanh mảnh, tính linh hoạt cao và hiệu suất tán gió ổn định, miệng gió Linear mang lại hàng loạt ưu điểm vượt trội so với các loại miệng gió thông thường.

1. Phân phối luồng khí đều, giảm tiếng ồn

Thiết kế khe gió dài liên tục cùng với nan điều hướng giúp phân phối luồng khí ổn định theo phương ngang, hạn chế “điểm lạnh” cục bộ. Nhờ đó, tốc độ gió được duy trì đồng đều trong toàn bộ không gian, giảm thiểu tiếng ồn và rung động, đáp ứng tiêu chuẩn NC25–NC30 cho các khu vực văn phòng, phòng họp và không gian cao cấp.

2. Tối ưu thẩm mỹ kiến trúc

Khung nhôm định hình được thiết kế tinh tế, có thể liên kết nối tiếp thành dải dài không ngắt quãng, tạo hiệu ứng liền mạch trên trần hoặc vách tường. Bề mặt được sơn tĩnh điện màu trắng, đen hoặc tùy chỉnh theo thiết kế nội thất, giúp hòa hợp hoàn toàn với tổng thể không gian. Đây là yếu tố khiến các kiến trúc sư và kỹ sư cơ điện (M&E) ưu tiên lựa chọn miệng gió Linear trong các dự án hiện đại.

3. Linh hoạt trong điều chỉnh hướng và lưu lượng gió

Miệng gió Linear cấp khí có thể tùy chỉnh góc thổi ±15–30°, thậm chí có thể kết hợp nhiều hướng gió đối xứng để tạo luồng khí xoáy nhẹ, mang lại cảm giác dễ chịu cho người sử dụng. Ngoài ra, việc tích hợp van Damper điều chỉnh lưu lượng ở cổ hộp gió giúp kỹ sư dễ dàng cân bằng áp suất và điều chỉnh khí động học tại từng khu vực.

4. Độ bền cao và dễ bảo trì

Vật liệu nhôm anod hoặc sơn tĩnh điện giúp sản phẩm chịu được môi trường ẩm, chống oxy hóa và không biến dạng theo thời gian. Cấu trúc tháo rời thông minh giúp dễ dàng vệ sinh và bảo trì, đảm bảo lưu lượng khí luôn đạt chuẩn.

Ứng dụng của miệng gió Linear trong các công trình

Miệng gió Linear khe dài là thiết bị đầu cuối của hệ thống HVAC, có vai trò phân phối hoặc thu hồi không khí trong không gian điều hòa. Nhờ cấu trúc thanh dài liên tục và khả năng tùy biến linh hoạt, sản phẩm này được ứng dụng rộng rãi trong nhiều loại công trình — từ dân dụng đến công nghiệp, đặc biệt là các dự án đòi hỏi thẩm mỹ cao, độ chính xác kỹ thuật lớn và không gian kín.

1. Tòa nhà văn phòng và trung tâm thương mại

Trong các hệ thống điều hòa trung tâm VRV/VRF hoặc AHU, miệng gió Linear được lắp đặt dọc theo trần hành lang, phòng họp, không gian mở. Nhờ khả năng tán gió đều và tiếng ồn thấp, thiết bị giúp duy trì môi trường làm việc thoải mái, luân chuyển khí tươi liên tục, giảm cảm giác “gió lạnh trực tiếp” cho nhân viên.

2. Khách sạn, nhà hàng, showroom cao cấp

Với ưu điểm thiết kế khe dài, màu sắc đồng bộ với trần, miệng gió Linear tạo nên dải khe tinh tế và liền mạch, tôn lên nét sang trọng của không gian nội thất. Đặc biệt, đối với khu vực sảnh, quầy lễ tân hoặc phòng trưng bày sản phẩm, Linear Diffuser giúp phân phối luồng khí êm – đều – không xoáy, tránh ảnh hưởng đến mỹ quan và trải nghiệm khách hàng.

3. Bệnh viện, phòng sạch và trung tâm dữ liệu

Nhờ khả năng kiểm soát lưu lượng khí chính xác, miệng gió khe dài Linear được dùng trong phòng sạch, khu phẫu thuật hoặc khu vực cần kiểm soát áp suất, kết hợp với lọc HEPA và van Damper để đảm bảo chất lượng không khí. Vật liệu nhôm anod hoặc inox giúp chống ăn mòn và đáp ứng yêu cầu vệ sinh khắt khe.

4. Nhà xưởng và khu công nghiệp

Trong các nhà xưởng yêu cầu lưu thông khí lớn, miệng gió Linear có thể được lắp liên kết song song theo dải, tạo thành hệ thống phân phối khí đồng bộ, dễ bảo trì. Khả năng chịu nhiệt và độ bền cao giúp duy trì hiệu quả lâu dài.

Tiêu chuẩn kỹ thuật và lưu ý khi lắp đặt miệng gió Linear

Để miệng gió Linear khe dài hoạt động đạt hiệu quả cao nhất trong hệ thống HVAC, việc tuân thủ đúng tiêu chuẩn kỹ thuật và quy trình lắp đặt là yếu tố bắt buộc. Những sai lệch nhỏ trong lưu lượng, hướng gió hoặc vị trí lắp đặt đều có thể ảnh hưởng đến hiệu quả điều hòa không khí, độ ồn và thẩm mỹ công trình.

1. Tiêu chuẩn kỹ thuật chung

Theo thông số thiết kế thông dụng, miệng gió Linear có lưu lượng gió (Air Flow Rate) từ 60–250 m³/h cho mỗi mét chiều dài, tùy thuộc vào kích thước khe (12–25 mm) và số khe (1–3 slot).

• Vận tốc gió khuyến nghị: 2,0 – 3,5 m/s tại miệng cấp khí.
• Áp suất tĩnh: khoảng 20–40 Pa để đảm bảo phân phối khí ổn định.
• Độ ồn: ≤ NC30 cho khu vực văn phòng, NC35–40 cho khu vực thương mại.

Những thông số này giúp kỹ sư M&E lựa chọn model phù hợp với yêu cầu tải lạnh và độ thoải mái nhiệt của không gian.

2. Lưu ý khi bố trí và lắp đặt

• Khoảng cách lắp đặt: nên cách tường tối thiểu 300–500 mm để luồng khí phân bổ đều, tránh tạo vùng xoáy hoặc gió tạt trực tiếp vào người.
• Hướng thổi gió: có thể bố trí song song tường hoặc đối xứng hai bên trần; trong phòng hẹp, nên dùng Linear 1 khe để tránh gió va đập.
• Kết nối cổ ống gió mềm: cần đảm bảo khít kín bằng đai siết hoặc keo cách nhiệt, tránh rò rỉ làm thất thoát áp suất.
• Hộp plenum: nên có van Damper điều chỉnh lưu lượng để cân bằng áp suất giữa các nhánh gió.

3. Công tác hoàn thiện và bảo trì

Sau khi lắp đặt, cần đo kiểm lưu lượng gió thực tế bằng anemometer để tinh chỉnh góc thổi và vận tốc. Bề mặt miệng gió phải được bảo vệ bằng màng PE trong suốt quá trình thi công hoàn thiện để tránh trầy xước. Trong vận hành, định kỳ 3–6 tháng cần tháo vệ sinh nan điều hướng, loại bỏ bụi và hơi ẩm tích tụ để duy trì hiệu suất và độ ồn thấp.

4. Các lỗi thường gặp khi thi công

Dưới đây là những lỗi phổ biến trong quá trình lắp đặt miệng gió linear khe hẹp:

• Gắn sai chiều miệng gió (đặc biệt loại có điều chỉnh hướng gió)
• Khoét trần sai kích thước, làm hở viền hoặc không vừa khít
• Không vệ sinh miệng gió trước khi vận hành, dễ tích bụi, giảm lưu thông gió
• Không kiểm tra áp lực gió đầu cuối, gây tiếng ồn hoặc gió yếu

Khắc phục các lỗi này không chỉ giúp hệ thống hoạt động hiệu quả hơn mà còn kéo dài tuổi thọ toàn bộ hệ thống thông gió.
