Tìm hiểu bảng kích thước miệng gió điều hòa âm trần theo từng mức công suất. Hướng dẫn kỹ thuật chọn đúng loại phù hợp với hệ thống HVAC.
Việc chọn đúng kích thước miệng gió điều hòa âm trần giúp hệ thống HVAC vận hành ổn định, giảm ồn và tối ưu lưu lượng gió. Bài viết này cung cấp bảng tra theo từng công suất máy lạnh, kèm hướng dẫn kỹ thuật để chọn loại phù hợp với từng kiểu công trình.

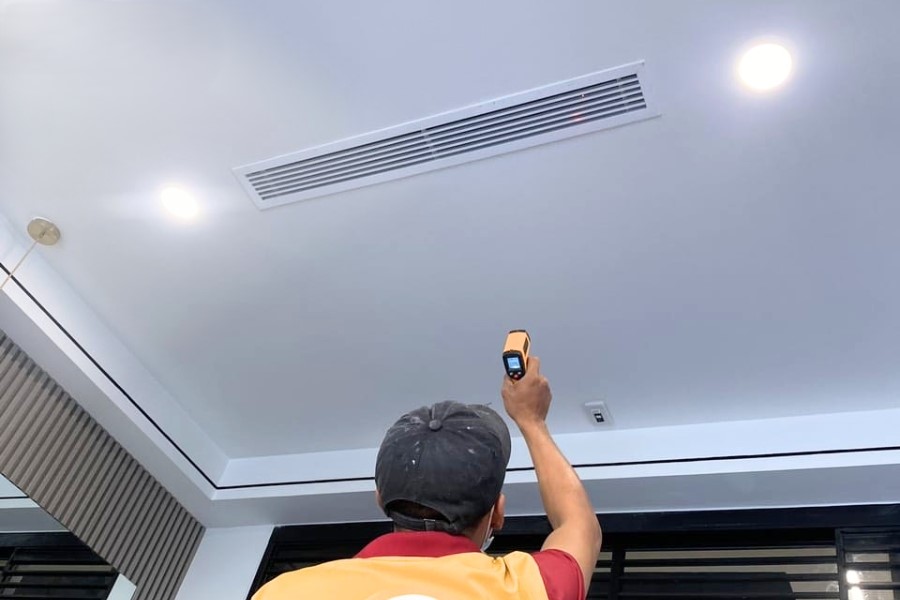

Miệng gió điều hòa âm trần là bộ phận ảnh hưởng trực đến quá trình lọc khí của điều hòa cũng như quyết định luồng khí thổi ra môi trường. Tùy vào diện tích không gian cần làm mát và điều kiện cần lắp đặt mà kích thước miệng gió điều hòa âm trần sẽ được điều chỉnh sao cho phù hợp với công trình thực tế.
Tùy theo chức năng, miệng gió điều hòa âm trần được chia làm ba nhóm chính:
Có nhiệm vụ đưa không khí lạnh từ dàn lạnh vào không gian sử dụng. Loại này thường có cấu tạo khuếch tán đa hướng để phân phối gió đều khắp phòng.
Hút không khí nóng từ phòng về xử lý lại. Thường có lưới lọc bụi bên trong và lắp ở vị trí dễ tháo lắp để vệ sinh.
Là dạng đặc biệt của miệng gió cấp, thường có dạng vuông hoặc tròn với nhiều lớp cánh, cho phép khí lạnh tỏa ra đều khắp không gian với tốc độ đồng đều.

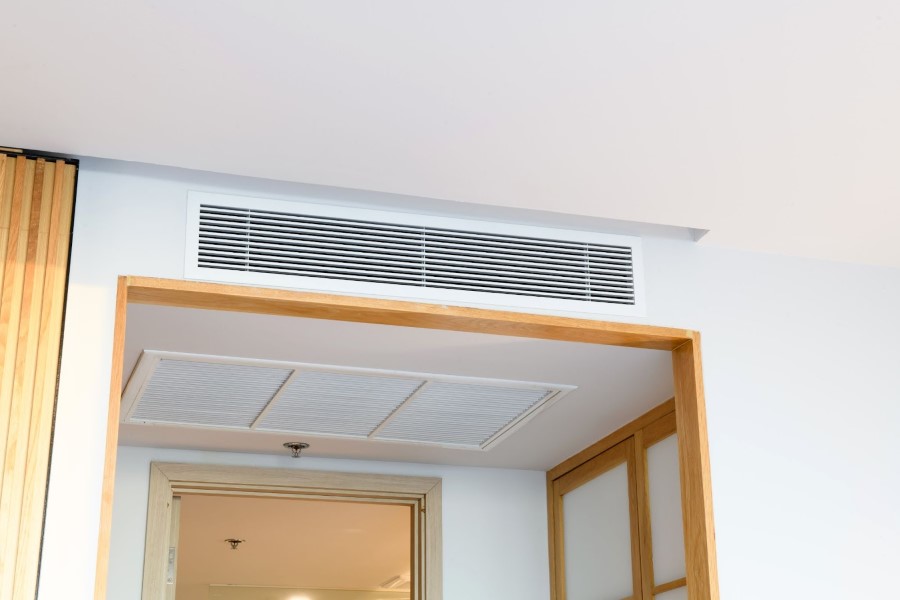

Miệng gió âm trần được thiết kế sao cho phần thân và khung nằm gọn trong trần giả, chỉ phần mặt miệng lộ ra bên ngoài. Điều này giúp đảm bảo tính thẩm mỹ cao, phù hợp với các công trình hiện đại như:
+ Tòa nhà văn phòng, trung tâm thương mại, nhà hàng - khách sạn
+ Căn hộ cao cấp, biệt thự
+ Phòng họp, hội trường hoặc phòng kỹ thuật
Đặc trưng kỹ thuật của miệng gió âm trần:
+ Vật liệu: Nhôm định hình, thép mạ kẽm sơn tĩnh điện, hoặc nhựa ABS
+ Kiểu dáng: Vuông, tròn, khe, nan thẳng,…
+ Tùy chỉnh: Có thể tích hợp van điều chỉnh lưu lượng (VCD), lưới lọc bụi, khung tháo lắp nhanh,…
Kích thước và kiểu dáng miệng gió ảnh hưởng đến cách không khí được phân phối trong không gian. Miệng gió phù hợp giúp phân phối không khí đồng đều, tránh chênh lệch nhiệt độ giữa các khu vực.
Miệng gió đúng kích thước giúp hệ thống hoạt động hiệu quả hơn, giảm tiêu thụ điện. Nếu miệng gió quá nhỏ, máy nén phải làm việc nhiều hơn dẫn đến lãng phí năng lượng.
Miệng gió có nhiều kiểu dáng (vuông, chữ nhật, tròn). Chọn đúng kiểu phù hợp nội thất sẽ tăng tính thẩm mỹ cho công trình.
Kích thước và thiết kế miệng gió ảnh hưởng đến mức độ tiếng ồn. Thiết kế đúng sẽ giúp luồng khí ổn định, hạn chế tiếng rít, tạo cảm giác dễ chịu.
Miệng gió phù hợp giúp giảm áp lực lên hệ thống điều hòa, hạn chế hao mòn và kéo dài tuổi thọ thiết bị.
Một số miệng gió có thể điều chỉnh hướng gió, tăng khả năng làm mát cục bộ và nâng cao hiệu quả sử dụng.
Việc lựa chọn kích thước miệng gió điều hòa âm trần không đơn thuần là tra bảng công suất - lưu lượng rồi lấy kích thước tương ứng. Kỹ sư thiết kế cần xét đến nhiều yếu tố kỹ thuật và thực tế công trình để đảm bảo tính chính xác, hiệu quả và thẩm mỹ. Dưới đây là các yếu tố ảnh hưởng trực tiếp đến quyết định lựa chọn kích thước:
Đây là yếu tố nền tảng để tính toán kích thước miệng gió. Mỗi công suất điều hòa sẽ sinh ra một lưu lượng gió nhất định (ví dụ: 1 HP ~ 400 m³/h). Diện tích tiết diện miệng gió phải đủ lớn để đưa hết lượng khí vào/phòng mà không gây áp lực cản trở.
Khi tiết diện miệng gió nhỏ, vận tốc gió sẽ tăng cao gây tiếng ồn và luồng khí thổi mạnh gây khó chịu. Ngược lại, nếu tiết diện lớn, gió ra chậm, thoải mái nhưng cần không gian lắp đặt rộng. Tùy theo yêu cầu công trình (phòng ngủ, văn phòng, kho lạnh...), vận tốc gió nên dao động trong khoảng 2-4.5 m/s.
Kích thước miệng gió ảnh hưởng đến mức độ ồn khi không khí đi qua. Miệng gió được thiết kế đúng sẽ giúp hệ thống vận hành êm ái, đạt tiêu chuẩn NC25-NC35 cho không gian dân dụng hoặc văn phòng. Nếu chọn sai kích thước, gió rít mạnh sẽ gây khó chịu cho người sử dụng.
Không phải lúc nào cũng có sẵn diện tích trần lý tưởng để gắn một miệng gió lớn. Trong không gian hạn chế, phải sử dụng loại miệng gió khe hoặc kết hợp nhiều miệng gió nhỏ. Bên cạnh đó, cần xét đến hướng luồng gió và khoảng cách đến các vật thể (đèn, quạt, dầm,...).
Khi chọn miệng gió quá nhỏ, hệ thống phải tạo áp lực cao hơn để đẩy đủ lưu lượng gió, làm tăng công suất tiêu thụ điện của quạt cấp hoặc quạt hồi. Nếu chọn đúng kích thước, dòng gió ổn định hơn, giúp tiết kiệm năng lượng và tăng hiệu suất vận hành.
Miệng gió âm trần không chỉ là thiết bị kỹ thuật mà còn là chi tiết ảnh hưởng đến không gian kiến trúc. Kiểu dáng (tròn, vuông, khe) và kích thước phải hài hòa với trần thạch cao, đèn chiếu sáng, màu sơn nội thất,...
Miệng gió không phù hợp có thể làm tăng áp lực lên toàn hệ thống, gây rung lắc, hao mòn thiết bị (đặc biệt là quạt và coil lạnh). Chọn đúng kích thước giúp duy trì độ ổn định, kéo dài tuổi thọ của hệ thống HVAC.
Kích thước miện gió phù hợp với điều hòa âm trần sẽ giúp lượng không khí thổi ra đều và tối ưu hiệu quả làm mát.
|
Công suất điều hòa |
Lưu lượng gió tham khảo (m³/h) |
Loại miệng gió đề xuất |
Kích thước phổ biến (mm) |
|
1.0 HP |
400 - 500 |
Khuếch tán vuông 4 hướng |
300 x 300 hoặc 350 x 350 |
|
1.5 HP |
550 - 650 |
Khuếch tán vuông hoặc nan thẳng |
350 x 350 hoặc 400 x 400 |
|
2.0 HP |
700 - 850 |
Miệng gió khe hoặc vuông |
600 x 100 hoặc 500 x 500 |
|
2.5 HP |
950 - 1100 |
Nan thẳng 2 lớp, miệng gió kết hợp VCD |
800 x 150 hoặc 1000 x 150 |
|
3.0 HP |
1200 - 1400 |
Khuếch tán tròn hoặc vuông lớn |
Ø400 hoặc 600 x 600 |
|
5.0 HP |
1800 - 2200 |
Miệng gió tổ hợp, đa hướng |
700 x 700 hoặc tổ hợp 2 miệng 500 x 500 |
|
7.5 HP |
2700 - 3200 |
Khuếch tán vuông lớn, ống gió tròn |
900 x 900 hoặc Ø500 |
|
10.0 HP |
3500 - 4200 |
Miệng gió công nghiệp, tùy chỉnh |
1000 x 1000 hoặc thiết kế theo bản vẽ |
Trong bối cảnh thị trường HVAC ngày càng đa dạng về chủng loại và tiêu chuẩn kỹ thuật, việc tìm được một đơn vị cung cấp miệng gió uy tín, đúng chuẩn thiết kế là yếu tố then chốt quyết định chất lượng công trình. G-Sora là một trong những thương hiệu chuyên phân phối và sản xuất các dòng thiết bị thông gió được kỹ sư và nhà thầu M&E tin tưởng lựa chọn.
G-Sora là đơn vị hoạt động lâu năm trong lĩnh vực cung cấp thiết bị HVAC tại Việt Nam. Không chỉ là nhà phân phối chính hãng các dòng sản phẩm cơ điện lạnh, G-Sora còn sở hữu xưởng sản xuất miệng gió, van gió, ống gió tại chỗ, với dây chuyền gia công hiện đại và đội ngũ kỹ thuật viên giàu kinh nghiệm.
Nhờ năng lực sản xuất chủ động và kiểm soát chất lượng đầu cuối, G-Sora có thể cung cấp các loại miệng gió âm trần theo đúng kích thước, kiểu dáng và tiêu chuẩn kỹ thuật yêu cầu, từ đơn giản đến tùy chỉnh theo bản vẽ thiết kế chi tiết.
Thiết kế chuẩn kỹ thuật: Đáp ứng đúng tiết diện gió, lưu lượng, độ ồn theo yêu cầu thiết kế
Với các công trình yêu cầu cao về tiến độ, chất lượng và kỹ thuật - đặc biệt là dự án thương mại, tòa nhà văn phòng, nhà máy - việc chọn nhà cung cấp chủ động sản xuất sẽ giảm thiểu rủi ro phát sinh.
G-Sora không chỉ giao đúng sản phẩm mà còn cam kết đồng hành cùng kỹ sư M&E trong suốt quá trình thiết kế - thi công - nghiệm thu. Đây chính là lý do nhiều nhà thầu lớn đã chọn G-Sora làm đối tác cung cấp thiết bị thông gió chiến lược trong nhiều năm qua.
