Kỹ thuật chọn miệng gió lá sách phù hợp với hệ thống cấp và hồi khí

Trong hệ thống HVAC, miệng gió lá sách đóng vai trò quan trọng trong việc cấp và hồi khí. Chúng không chỉ đảm bảo lưu lượng và chất lượng không khí, mà còn góp phần vào tính thẩm mỹ của công trình. Việc chọn đúng loại miệng gió sẽ giúp tối ưu hiệu suất vận hành, giảm tổn thất áp suất, hạn chế tiếng ồn và tăng tuổi thọ hệ thống.

Bài viết này sẽ chia sẻ chi tiết kỹ thuật chọn miệng gió lá sách phù hợp, giúp các kỹ sư, nhà thầu và chủ đầu tư đưa ra quyết định chuẩn xác cho từng dự án.

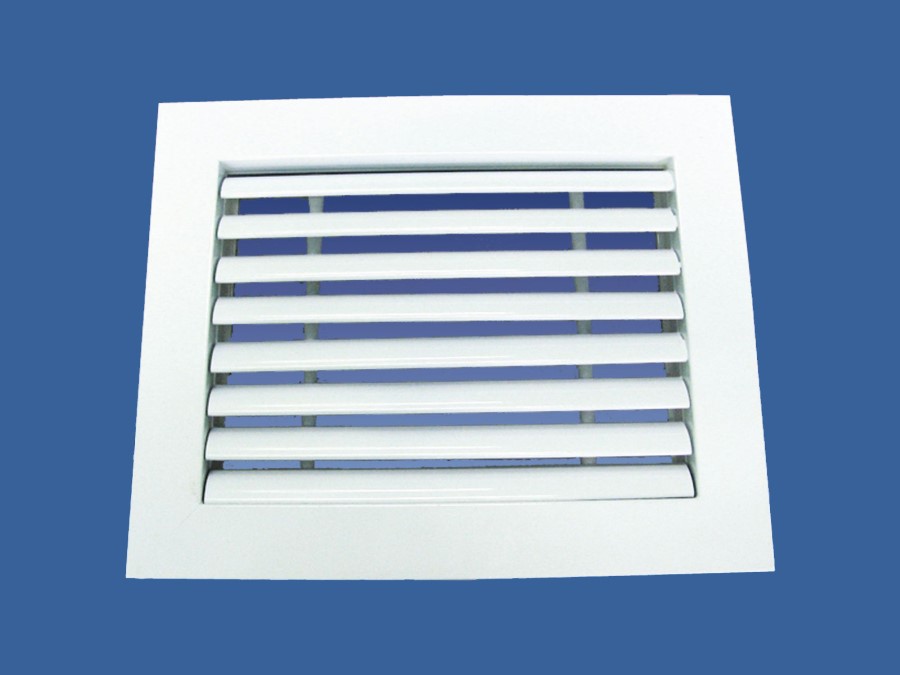

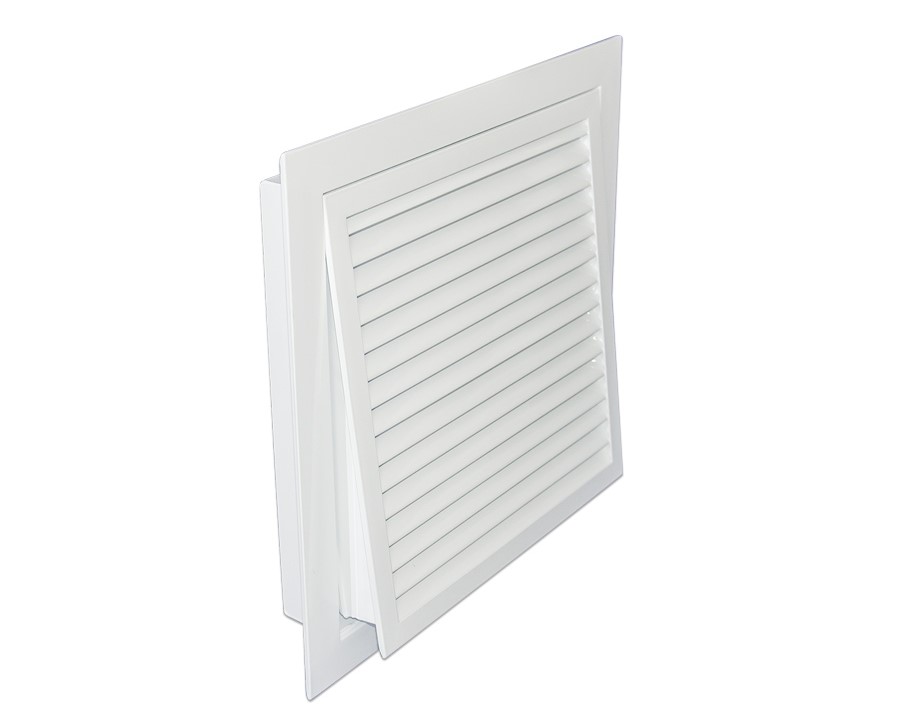

Miệng gió lá sách là gì?

1. Khái niệm

Miệng gió lá sách là một loại cửa gió có các cánh dạng lá (blade) được sắp xếp song song, có thể cố định hoặc điều chỉnh góc mở. Mục đích chính là phân phối hoặc thu hồi không khí vào/ra không gian sử dụng một cách đồng đều và hiệu quả.

Điểm đặc trưng của loại miệng gió này là khả năng điều chỉnh hướng gió linh hoạt, giúp không khí được phân bổ tối ưu, tránh luồng gió thổi trực tiếp gây khó chịu.

2. Cấu tạo cơ bản

Một miệng gió lá sách tiêu chuẩn thường bao gồm:

• Khung ngoài: Là phần bao viền, thường làm từ nhôm, inox hoặc thép mạ kẽm, chịu được va đập, chống ăn mòn và giữ cố định toàn bộ kết cấu.
• Các lá sách điều chỉnh: Có thể xoay theo phương ngang hoặc dọc, giúp thay đổi hướng gió và lưu lượng theo nhu cầu.
• Cơ cấu điều khiển: Có thể là tay gạt thủ công hoặc cơ cấu truyền động gắn motor (trong hệ thống tự động).
• Phụ kiện kèm theo: Lưới chắn côn trùng, lưới lọc bụi, hoặc hộp plenum để phân bổ áp suất đồng đều.

3. Ứng dụng phổ biến

• Cấp khí: Dùng trong phòng họp, trung tâm thương mại, khu văn phòng.
• Hồi khí: Thu hồi không khí về AHU hoặc FCU để tái xử lý.

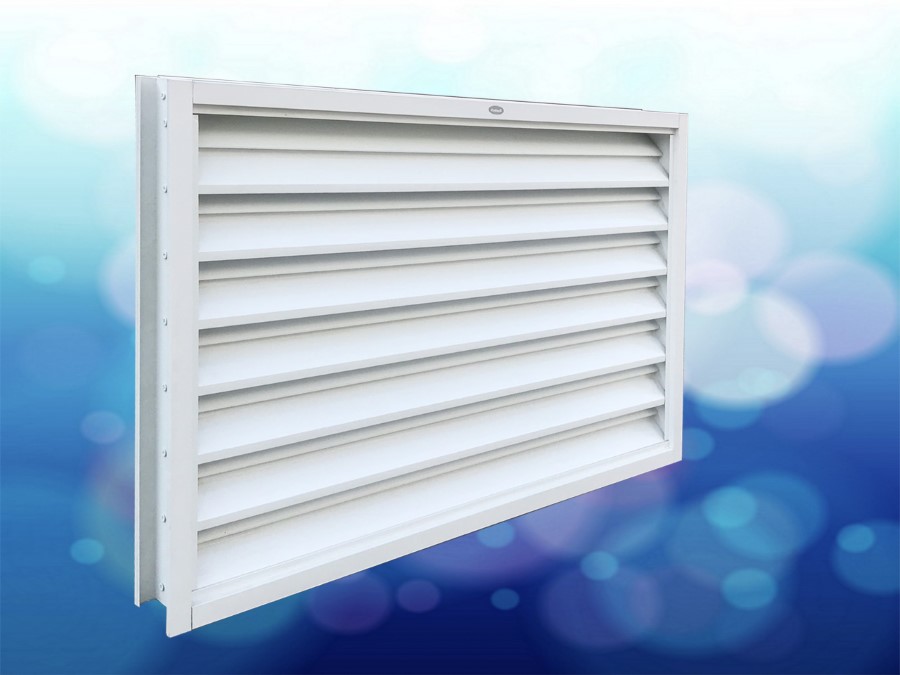

• Ngoài trời: Dùng loại lá sách chống mưa để cấp/hồi khí mà không bị nước mưa lọt vào.

4. Ưu điểm của miệng gió lá sách

• Điều chỉnh linh hoạt: Dễ dàng thay đổi góc thổi, hướng gió và lưu lượng.
• Tối ưu phân phối khí: Tránh hiện tượng chênh lệch nhiệt độ, đảm bảo thông gió đồng đều.
• Bền bỉ và dễ bảo trì: Chất liệu chống gỉ, dễ vệ sinh và thay thế.
• Thẩm mỹ cao: Thiết kế gọn gàng, dễ phối màu sơn với trần/tường.

​​​​​​​

Tiêu chí kỹ thuật khi chọn miệng gió lá sách

1. Lưu lượng gió & áp suất
   • Cần tính toán lưu lượng (m³/h) và áp suất tĩnh của hệ thống.
   • Kích thước miệng gió và số lượng lá sách sẽ ảnh hưởng trực tiếp đến khả năng lưu thông khí.
2. Mức ồn cho phép
   • Giảm vận tốc gió qua miệng gió để giảm tiếng ồn, đặc biệt trong các không gian yêu cầu yên tĩnh (thư viện, phòng họp).
3. Mục đích sử dụng
   • Nếu dùng để cấp khí: Chọn loại lá điều chỉnh được góc để điều hướng khí tốt hơn.
   • Nếu dùng để hồi khí: Có thể dùng loại lá cố định hoặc kèm lưới lọc.
4. Vị trí lắp đặt
   • Trong nhà: Ưu tiên tính thẩm mỹ và khả năng phân phối khí.
   • Ngoài trời: Chọn loại lá chống mưa và có lưới chắn côn trùng.
5. Yêu cầu thẩm mỹ
   • Màu sơn tĩnh điện theo RAL phù hợp với không gian nội thất.
   • Độ dày khung phù hợp với thiết kế trần/tường.

Kỹ thuật lắp đặt miệng gió lá sách

1. Chuẩn bị khung lắp chắc chắn để tránh rung lắc.
2. Lắp kín khít để không lọt gió, tránh hao tổn lưu lượng.
3. Kiểm tra góc nghiêng lá sách trước khi vận hành để tối ưu hướng gió.
4. Nếu lắp ngoài trời, đảm bảo lá nghiêng chống mưa và có lưới chắn côn trùng.
5. Sử dụng hộp plenum cách âm nếu cần giảm tiếng ồn.

​​​​​​​​​​​​​​​​​​​​​

Bảng tóm tắt thông số lựa chọn miệng gió lá sách

Lợi ích khi chọn đúng miệng gió lá sách

• Hiệu suất hệ thống HVAC cao hơn nhờ lưu lượng khí tối ưu.
• Tiết kiệm điện năng do quạt không phải hoạt động quá tải.
• Không gian thoải mái nhờ phân phối khí đồng đều.
• Giảm chi phí bảo trì nhờ thiết kế dễ vệ sinh.

Ví dụ: Một văn phòng diện tích 200m² dùng miệng gió lá sách điều chỉnh góc, kết hợp hộp plenum, giúp giảm 15% công suất quạt so với dùng miệng gió cố định.

G-Sora - Đơn vị cung cấp miệng gió lá sách kỹ thuật cao

• Xưởng sản xuất hiện đại: Gia công theo bản vẽ, đáp ứng tiêu chuẩn kỹ thuật HVAC.
• Đa dạng chủng loại: Lá sách cố định, điều chỉnh, chống mưa, kèm lưới lọc.
• Hỗ trợ kỹ thuật tại công trình: Tư vấn chọn loại phù hợp, hỗ trợ bản vẽ shop drawing.
• Giao hàng nhanh toàn quốc: Đáp ứng tiến độ dự án, kể cả yêu cầu gấp.
• Cam kết chất lượng & bảo hành minh bạch.

Bạn cần miệng gió lá sách kỹ thuật cao cho hệ thống cấp - hồi khí? Liên hệ G-Sora ngay hôm nay để được tư vấn miễn phí và nhận báo giá nhanh chóng.
