OBD trong HVAC là gì? Tại sao không thể thiếu trong hệ thống

Trong các bản vẽ kỹ thuật HVAC, bạn sẽ bắt gặp nhiều ký hiệu viết tắt khác nhau như AHU, FCU, VAV, ODU, IDU… Trong đó, OBD là một ký hiệu phổ biến nhưng không phải ai cũng hiểu rõ. Vậy OBD trong HVAC là gì, và tại sao thiết bị này lại giữ vai trò đặc biệt quan trọng đến mức không thể thiếu trong hệ thống? Bài viết dưới đây sẽ cung cấp cho bạn cái nhìn đầy đủ nhất.

OBD trong HVAC là gì?

Trong hệ thống điều hòa không khí, việc kiểm soát lưu lượng gió là yếu tố quyết định hiệu quả vận hành. Đây chính là lý do OBD được sử dụng rộng rãi trong các công trình từ dân dụng đến công nghiệp.

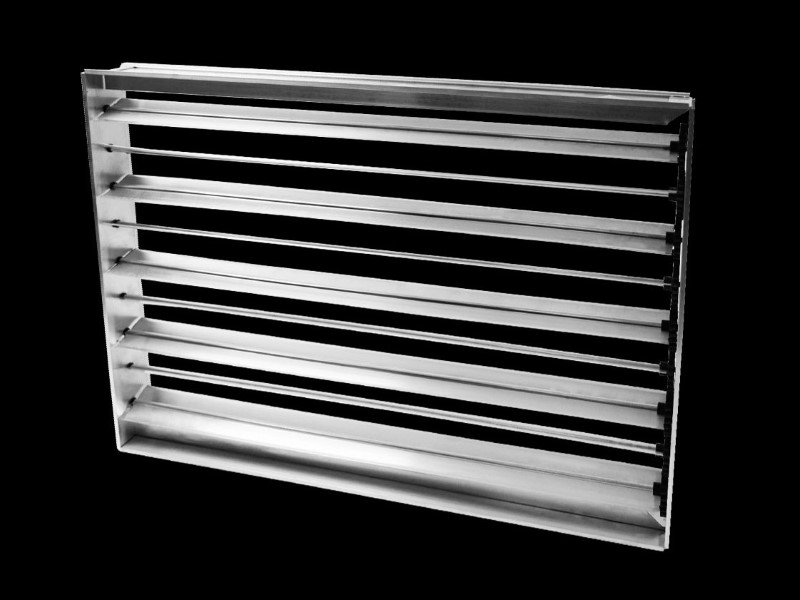

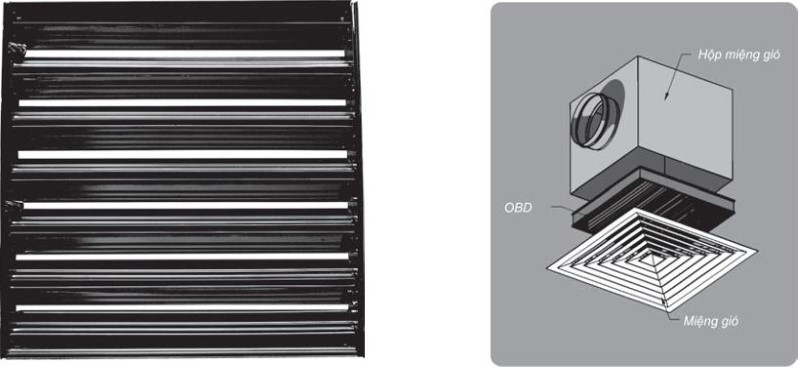

OBD (Opposed Blade Damper) là van gió cánh đối xứng được lắp đặt trong hệ thống HVAC, thường nằm phía sau miệng gió hoặc trong ống gió. Thiết bị này có nhiệm vụ điều chỉnh lưu lượng gió đi qua ống dẫn và phân phối không khí một cách đồng đều.

Khác với van gió thông thường, OBD có cấu tạo cánh đối xứng, khi đóng mở sẽ tạo ra dòng khí mượt, hạn chế rung động và tiếng ồn. Đây chính là lý do OBD được sử dụng rộng rãi trong các công trình dân dụng và công nghiệp.

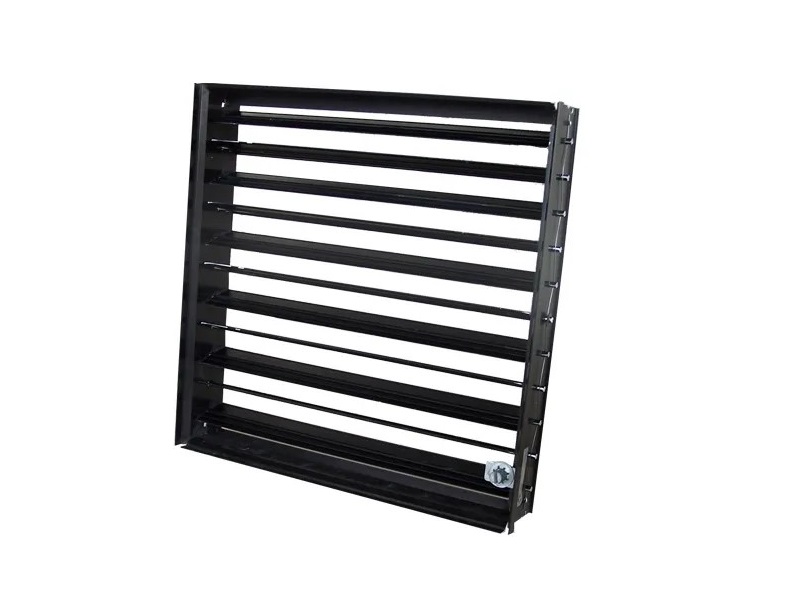

Cấu tạo cơ bản của OBD trong HVAC

Để đảm bảo hoạt động bền bỉ và chính xác, OBD được thiết kế với nhiều bộ phận phối hợp nhịp nhàng. Cấu tạo tiêu chuẩn của OBD thường gồm:

• Khung van: Làm bằng thép mạ kẽm hoặc nhôm, đảm bảo độ bền.
• Cánh van đối xứng: Xếp song song, xoay ngược chiều nhau khi vận hành.
• Trục xoay: Liên kết các cánh van, giúp chuyển động nhịp nhàng.
• Tay gạt hoặc bộ điều khiển: Cho phép điều chỉnh góc mở cánh van.
• Ron và gioăng kín: Ngăn rò rỉ khí, giữ hệ thống kín khít.

Vai trò của OBD trong hệ thống HVAC

OBD không chỉ là thiết bị điều chỉnh gió, mà còn ảnh hưởng trực tiếp đến sự cân bằng, độ ồn và hiệu quả tổng thể của hệ thống HVAC. Những vai trò nổi bật gồm:

1. Điều chỉnh lưu lượng gió

OBD cho phép kỹ sư cân bằng lưu lượng khí tại từng nhánh ống gió, giúp hệ thống phân phối đều đặn và hiệu quả.

2. Tăng hiệu quả vận hành

Khi lưu lượng gió được cân bằng, AHU và FCU hoạt động ổn định hơn, giảm tiêu hao điện năng.

3. Giảm tiếng ồn và rung động

Cấu tạo cánh đối xứng giúp không khí đi qua nhẹ nhàng, hạn chế va đập và giảm ồn.

4. Hỗ trợ bảo trì và kiểm tra

OBD có thể đóng lại khi cần kiểm tra hoặc vệ sinh hệ thống, tránh thất thoát khí.

Ứng dụng của OBD trong HVAC

OBD được lắp đặt ở nhiều loại công trình khác nhau, từ quy mô nhỏ đến lớn, nhằm tối ưu hiệu quả phân phối không khí. Một số ứng dụng tiêu biểu:

• Tòa nhà văn phòng, trung tâm thương mại: Đảm bảo phân phối gió đều khắp các tầng.
• Khách sạn, chung cư cao cấp: Giữ cho không gian yên tĩnh, hạn chế tiếng ồn từ ống gió.
• Nhà máy, xưởng sản xuất: Kiểm soát khí thải, khí tươi theo từng khu vực.
• Phòng sạch, bệnh viện: Đảm bảo áp suất phòng và lưu lượng khí luôn đạt chuẩn.

Quy trình kiểm tra OBD trong HVAC

Để đảm bảo OBD vận hành ổn định, kỹ sư cần thực hiện quy trình kiểm tra định kỳ. Các bước cơ bản bao gồm:

1. Kiểm tra góc mở cánh van

• Đảm bảo cánh van đóng/mở linh hoạt.
• Nếu kẹt hoặc gỉ sét, cần bôi trơn hoặc thay thế.

2. Kiểm tra độ kín khít

• Quan sát ron, gioăng có bị hở hay xuống cấp không.
• Kín khít tốt giúp tránh thất thoát năng lượng.

3. Kiểm tra tay gạt hoặc mô-tơ điều khiển

• Nếu dùng tay gạt, cần chắc chắn chốt khóa hoạt động ổn.
• Nếu dùng mô-tơ, cần kiểm tra tín hiệu điều khiển.

4. Kiểm tra tiếng ồn khi vận hành

• Nếu xuất hiện tiếng gió rít lớn, có thể do cánh van hở hoặc lắp đặt sai.

Hướng dẫn bảo trì OBD hiệu quả

Việc bảo trì đúng cách không chỉ giúp tăng tuổi thọ OBD mà còn đảm bảo toàn bộ hệ thống HVAC duy trì hiệu suất cao. Một số công việc quan trọng:

1. Vệ sinh định kỳ

• Loại bỏ bụi bẩn bám trên cánh van để tránh cản trở lưu lượng khí.

2. Bôi trơn trục xoay

• Giúp cánh van đóng/mở êm ái, tránh kẹt.

3. Thay gioăng khi cần

• Gioăng cao su sau thời gian dài dễ bị chai, cần thay mới để giữ kín khí.

4. Hiệu chỉnh lại góc mở

• Dựa trên kết quả cân bằng gió, điều chỉnh lại OBD để lưu lượng đạt chuẩn.

Lợi ích khi sử dụng và bảo trì OBD đúng cách

OBD được xem là thiết bị nhỏ nhưng có “sức mạnh lớn” trong việc cân bằng và ổn định hệ thống HVAC. Khi sử dụng và bảo trì đúng cách, OBD mang lại các lợi ích sau:

• Tối ưu hiệu suất hệ thống HVAC.
• Tiết kiệm điện năng, giảm chi phí vận hành.
• Duy trì chất lượng không khí ổn định.
• Kéo dài tuổi thọ các thiết bị trung tâm như AHU, FCU.

​​​​​​​​​​​​​​

Xu hướng OBD trong thiết kế HVAC hiện đại

Trong bối cảnh các công trình ngày càng chú trọng hiệu quả năng lượng và sự tiện nghi, OBD cũng có nhiều cải tiến. Xu hướng nổi bật hiện nay gồm:

• OBD tự động: Tích hợp động cơ servo, kết nối BMS để điều chỉnh từ xa.
• Vật liệu cao cấp: Hợp kim nhôm nhẹ, chống ăn mòn trong môi trường ẩm.
• OBD tích hợp cảm biến: Đo lưu lượng gió và tự động hiệu chỉnh.
• OBD cách âm: Thiết kế đặc biệt giảm thiểu tối đa tiếng ồn.

Lời khuyên khi lựa chọn OBD cho công trình

Để hệ thống HVAC đạt hiệu quả cao, việc chọn đúng loại OBD ngay từ đầu là vô cùng quan trọng. Một số lưu ý khi lựa chọn:

• Xác định rõ nhu cầu: thủ công hay tự động.
• Chọn kích thước phù hợp với ống gió.
• Ưu tiên vật liệu bền, chống gỉ sét.
• Lựa chọn nhà thầu HVAC uy tín để lắp đặt chuẩn kỹ thuật.

Một van gió nhỏ bé nhưng lại góp phần quan trọng trong việc cân bằng lưu lượng khí, tiết kiệm năng lượng và nâng cao tuổi thọ thiết bị. Trong bối cảnh công trình ngày càng yêu cầu cao về chất lượng không khí và hiệu quả vận hành, việc lựa chọn và bảo trì OBD đúng chuẩn sẽ giúp hệ thống HVAC vận hành bền bỉ, an toàn và tiết kiệm hơn.
