Đặc điểm và ứng dụng của van gió điện

Trong thời đại tự động hóa, van gió điện là thiết bị không thể thiếu trong hệ thống thông gió - điều hòa không khí hiện đại. Bài viết sau sẽ giúp bạn hiểu rõ đặc điểm, nguyên lý hoạt động và ứng dụng thực tế của van gió điện.

1. Van gió điện là gì?

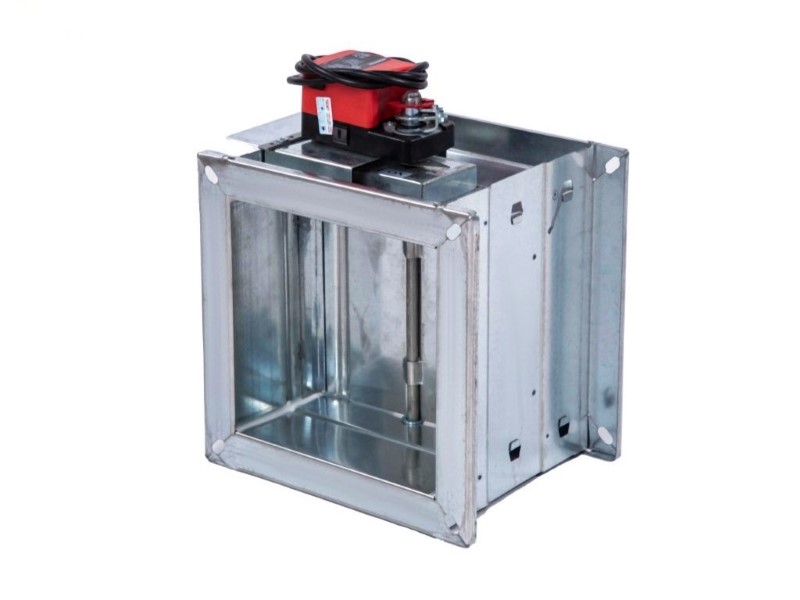

Van gió điện (Electric Damper) là một loại van gió có tích hợp mô-tơ điện (actuator), cho phép điều khiển trạng thái đóng/mở của cánh van một cách tự động thông qua tín hiệu điều khiển. Thiết bị này giúp kiểm soát luồng không khí đi qua các đường ống gió trong hệ thống HVAC một cách chính xác và tiện lợi hơn so với van gió điều chỉnh thủ công.

Van gió điện có thể hoạt động độc lập hoặc được kết nối vào hệ thống điều khiển trung tâm BMS (Building Management System), giúp tối ưu hóa vận hành toàn bộ hệ thống.

2. Cấu tạo và nguyên lý hoạt động

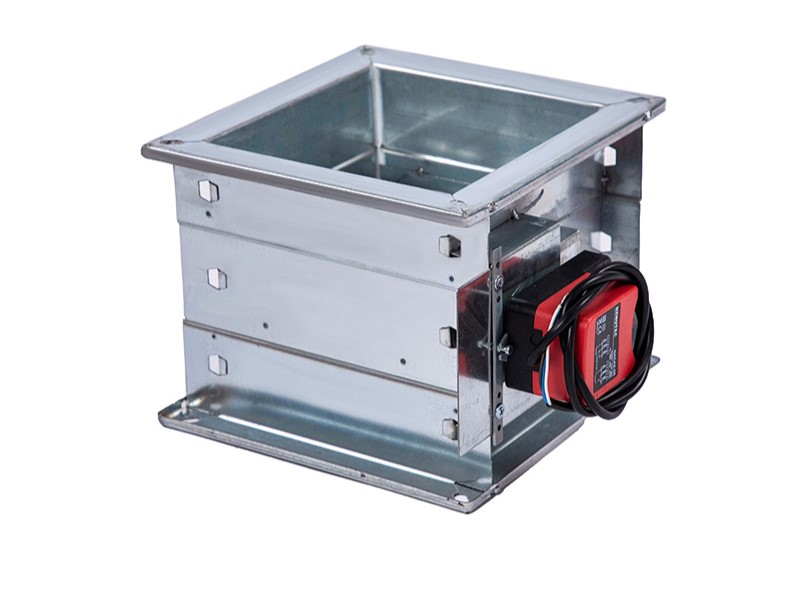

Cấu tạo của van gió điện

Một van gió điện thường gồm các bộ phận chính:

• Thân van: Được làm từ thép mạ kẽm, inox hoặc nhôm.
• Cánh van: Là lá chắn điều chỉnh luồng gió, thường quay theo trục.
• Trục van: Kết nối cánh với mô-tơ, truyền động cơ học.
• Actuator (motor điện): Bộ phận điều khiển góc xoay của trục van.
• Bộ truyền động: Có thể dạng bánh răng, lò xo hồi…

Nguyên lý hoạt động của van gió điện

Khi hệ thống điều khiển (BMS hoặc công tắc) gửi tín hiệu đến actuator, mô-tơ sẽ quay trục gắn với cánh van để mở hoặc đóng van theo một góc nhất định (0-90 độ). Van có thể hoạt động theo tín hiệu:

• On/Off (mở hoàn toàn/đóng hoàn toàn)
• Modulating (điều chỉnh liên tục theo tỷ lệ)
• Spring Return (có lò xo hồi về trạng thái an toàn khi mất điện)

3. Phân loại van gió điện

Theo chức năng điều khiển

• Van đóng/mở (On/Off): Hoạt động ở 2 trạng thái - mở hoàn toàn và đóng hoàn toàn.
• Van điều tiết lưu lượng (Modulating): Điều chỉnh độ mở theo tín hiệu 0-10VDC hoặc 4-20mA.
• Van hồi vị (Spring Return): Tự động quay về trạng thái ban đầu khi mất điện.

Theo hình dạng

• Van gió tròn: Dùng cho ống gió tròn, thường có kích thước nhỏ hơn.
• Van gió vuông/chữ nhật: Dùng cho ống gió vuông, phù hợp hệ lớn.

Theo ứng dụng

• Van điều tiết thông thường
• Van chặn lửa (Fire Damper): Tự đóng khi nhiệt độ vượt ngưỡng.
• Van áp suất (Pressure Relief Damper)

4. Đặc điểm nổi bật của van gió điện

• Tự động hóa hoàn toàn: Không cần thao tác thủ công.
• Độ chính xác cao: Điều chỉnh lưu lượng gió theo % mong muốn.
• Tích hợp hệ thống BMS: Giao tiếp tín hiệu thông minh.
• Tiết kiệm năng lượng: Van chỉ mở theo nhu cầu thực tế.
• Tăng độ an toàn: Van có thể tự đóng trong trường hợp khẩn cấp.

5. Ứng dụng thực tế trong hệ thống HVAC

Van gió điện được ứng dụng rộng rãi tại các công trình hiện đại:

• Tòa nhà văn phòng, khách sạn, chung cư cao tầng: Điều chỉnh gió cho từng khu vực.
• Bệnh viện - Phòng sạch: Kiểm soát áp suất âm/dương, chất lượng không khí.
• Trung tâm dữ liệu (Data Center): Đảm bảo nhiệt độ và độ ẩm ổn định.
• Nhà máy thực phẩm - dược phẩm: Ngăn ô nhiễm chéo, kiểm soát khí sạch.
• Phòng hội nghị, nhà hát: Điều chỉnh gió theo số lượng người sử dụng.

6. So sánh van gió điện và van tay gạt

7. Tiêu chí chọn mua van gió điện

Để chọn mua van phù hợp, cần xem xét:

• Kích thước: Phù hợp với ống gió (tròn hoặc vuông).
• Loại actuator: on/off, modulating, spring return.
• Nguồn điện cấp: 24VAC, 230VAC...
• Tín hiệu điều khiển: analog (0-10VDC, 4-20mA) hay digital.
• Chất liệu van: Chịu được môi trường, độ ẩm, ăn mòn...
• Thương hiệu uy tín: Belimo, Siemens, KTC, Honeywell, Mechatro...
• Tiêu chuẩn kỹ thuật: SMACNA, EN12101, TCVN 5687:2020.

8. Hướng dẫn lắp đặt và bảo trì van gió điện

Lắp đặt:

• Xác định đúng chiều gió và chiều mở của van.
• Đảm bảo van được lắp kín, không rò khí.
• Kiểm tra tín hiệu điều khiển và nguồn điện phù hợp.
• Gắn van tại vị trí dễ kiểm tra - bảo trì.

Bảo trì:

• Kiểm tra hoạt động actuator 6 tháng/lần.
• Vệ sinh cánh van, tra dầu trục quay nếu cần.
• Kiểm tra tín hiệu phản hồi, hiệu chỉnh góc mở.

9. Tích hợp vào hệ thống điều khiển BMS

Van gió điện dễ dàng tích hợp vào hệ thống điều khiển nhờ các đặc điểm:

• Tín hiệu điều khiển đồng bộ: 0-10VDC hoặc 4-20mA.
• Có tín hiệu phản hồi vị trí: giúp BMS giám sát chính xác.
• Cài đặt logic vận hành thông minh: mở theo cảm biến nhiệt độ, CO₂...
• Lập lịch đóng/mở tự động: tiết kiệm chi phí vận hành.

10. Van gió điện trong xu hướng tự động hóa HVAC

Van gió điện là một phần quan trọng trong xu hướng:

• Tòa nhà thông minh (Smart building)
• HVAC tự điều chỉnh theo cảm biến
• Tiết kiệm năng lượng đến 30%
• Vận hành không người giám sát
• Kết nối IoT - theo dõi qua điện thoại hoặc phần mềm giám sát từ xa

Tại Việt Nam, các công trình lớn như Landmark 81, Vincom Center, Techcombank Tower đều đã sử dụng hệ van gió điện tích hợp BMS.

11. Một số thương hiệu van gió điện phổ biến tại Việt Nam

Tại Việt Nam, nhiều thương hiệu van gió điện được sử dụng trong cả công trình dân dụng và công nghiệp:

1. Belimo (Thụy Sĩ) - Được xem là tiêu chuẩn vàng trong ngành HVAC. Van điện Belimo nổi tiếng với độ bền cao, hoạt động ổn định và khả năng kết nối hệ thống điều khiển dễ dàng.
2. KTC (Hàn Quốc) - Cung cấp nhiều loại van điện với actuator tích hợp, giá thành hợp lý, hiệu suất tốt.
3. Siemens (Đức) - Phù hợp công trình lớn, phòng sạch, bệnh viện.
4. Nenutec (Singapore/Châu Âu) - Chuyên về các dòng van điều tiết dạng modulating, phản hồi nhanh.
5. Sauter, Honeywell, Mechatro... - Các thương hiệu quốc tế có mặt tại thị trường Việt Nam.

Việc lựa chọn thương hiệu nên dựa vào: uy tín, nguồn gốc, dịch vụ bảo hành, khả năng thay thế phụ kiện và tương thích với hệ thống hiện tại.

Van gió điện không chỉ là thiết bị kỹ thuật mà còn là giải pháp tự động hóa thông minh giúp kiểm soát lưu lượng gió hiệu quả, giảm thiểu thất thoát năng lượng và nâng cao độ an toàn trong các công trình dân dụng và công nghiệp. Với tính linh hoạt, độ chính xác cao và khả năng tích hợp hệ thống điều khiển, van gió điện ngày càng trở thành lựa chọn hàng đầu trong các thiết kế HVAC hiện đại.

Các câu hỏi thường gặp (FAQ)

Van gió điện có dùng được cho nhà dân không?

Có. Với nhà dân có hệ thống thông gió hoặc điều hòa trung tâm, việc dùng van điện sẽ giúp điều tiết gió theo phòng và tiết kiệm điện.

Van gió điện có dễ lắp đặt không?

Nếu có sơ đồ hệ thống hoặc kỹ thuật cơ điện hỗ trợ, việc lắp đặt rất dễ. Van được thiết kế chuẩn kích thước ống gió.

Nếu mất điện, van gió điện có bị hỏng không?

Không. Một số loại có chế độ spring return (hồi vị bằng lò xo) sẽ tự động quay về trạng thái an toàn, đảm bảo hệ thống vẫn vận hành ổn định khi điện được cấp lại.

Có thể kết hợp van gió điện với cảm biến CO₂ không?

Hoàn toàn có thể. Đây là giải pháp phổ biến trong phòng họp, lớp học, trung tâm dữ liệu để đảm bảo chất lượng không khí.
