Động cơ điều khiển van gió hoạt động như thế nào?

Trong hệ thống HVAC hiện đại, động cơ điều khiển van gió đóng vai trò quan trọng trong việc tự động hóa và tối ưu hóa lưu lượng không khí. Bài viết dưới đây sẽ giúp bạn hiểu rõ cách thức hoạt động của thiết bị này một cách dễ hiểu và chi tiết.

Động cơ điều khiển van gió là gì?

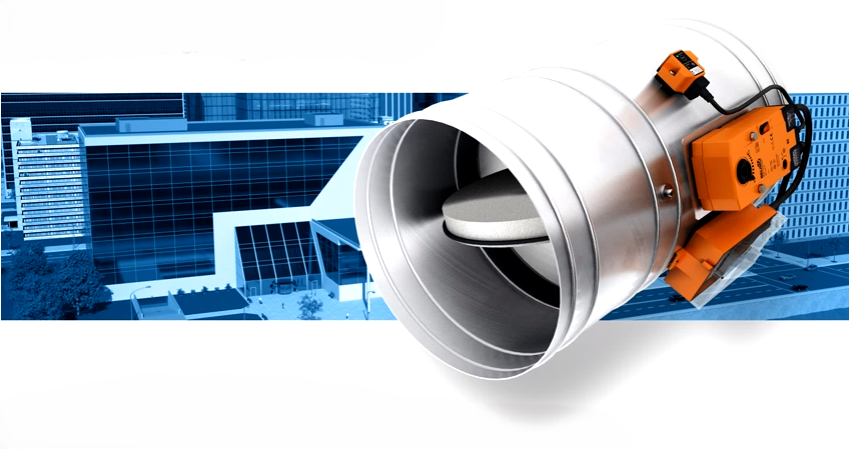

Động cơ điều khiển van gió (tiếng Anh: Damper Actuator) là một thiết bị truyền động điện hoặc điện-tự động, có chức năng điều chỉnh vị trí mở của cánh van trong các hệ thống ống gió. Thiết bị này cho phép hệ thống HVAC kiểm soát lưu lượng và hướng gió một cách chính xác, tiết kiệm năng lượng và vận hành hiệu quả hơn.

Vai trò của động cơ điều khiển van gió trong hệ HVAC

Trong hệ thống HVAC, không khí cần được phân phối chính xác đến từng khu vực theo yêu cầu. Nếu không có động cơ điều khiển van gió, việc điều chỉnh lưu lượng gió sẽ phải thực hiện thủ công - vừa mất thời gian vừa kém hiệu quả. Khi tích hợp động cơ, hệ thống có thể:

• Tự động mở/đóng hoặc điều chỉnh van gió theo tín hiệu từ cảm biến hoặc trung tâm điều khiển.
• Đảm bảo áp suất và lưu lượng ổn định, giúp hệ thống hoạt động đồng đều, tránh hiện tượng chênh lệch nhiệt độ hoặc tiếng ồn do gió.
• Giảm tiêu hao điện năng do tối ưu hóa tốc độ quạt và lượng gió cấp.
• Tăng tuổi thọ thiết bị do giảm hiện tượng quá tải, va đập cơ học.

Cấu tạo cơ bản của động cơ điều khiển van gió

Dưới đây là các thành phần thường gặp trong một động cơ điều khiển van gió:

Phân loại động cơ điều khiển van gió

1. Theo phương thức điều khiển:

• ON/OFF: Chỉ có hai trạng thái - đóng hoàn toàn và mở hoàn toàn. Dùng cho hệ thống đơn giản.
• Tuyến tính (Modulating): Có thể điều chỉnh liên tục góc mở theo tín hiệu analog (0-10V, 2-10V hoặc 4-20mA).
• Floating control: Loại điều khiển trung gian, chỉ điều chỉnh mở lên - dừng - đóng xuống.

2. Theo nguồn điện sử dụng:

• AC 24V, AC 220V, DC 24V,...: Tùy theo thiết kế hệ thống, điện áp cung cấp và các yếu tố an toàn.

3. Theo kiểu lắp đặt:

• Lắp trực tiếp (Direct Mount): Lắp động cơ trực tiếp lên trục van, tiết kiệm không gian và dễ thi công.
• Lắp qua phụ kiện trung gian: Dùng thêm bánh răng, tay quay để phù hợp các vị trí khó tiếp cận.

Nguyên lý hoạt động của động cơ điều khiển van gió

Động cơ hoạt động dựa trên tín hiệu đầu vào và cơ chế truyền động cơ học để điều chỉnh vị trí cánh van. Cụ thể:

Bước 1: Nhận tín hiệu điều khiển

Tín hiệu đến từ:

• Bộ điều khiển trung tâm (BMS)
• Bộ điều nhiệt (thermostat)
• Cảm biến (áp suất, nhiệt độ, CO2,...)

Tùy thiết kế, tín hiệu có thể là:

• Tín hiệu nhị phân (ON/OFF): Đóng hoặc mở van hoàn toàn.
• Tín hiệu tuyến tính: Van điều chỉnh góc mở tương ứng với điện áp/tín hiệu dòng.

Bước 2: Mạch điều khiển xử lý

Bo mạch phân tích tín hiệu và điều khiển mô tơ quay theo đúng hướng - thuận hoặc nghịch - tùy yêu cầu.

Bước 3: Mô tơ quay trục van

Chuyển động từ mô tơ được giảm tốc qua bánh răng rồi truyền đến trục van. Cánh van quay từ 0° (đóng) đến 90° (mở).

Bước 4: Giới hạn hành trình và ổn định vị trí

Khi van quay đúng góc cần thiết, cảm biến vị trí và công tắc hành trình sẽ ngắt dòng điện, dừng mô tơ.

Bước 5: Hồi vị khi mất điện (nếu có)

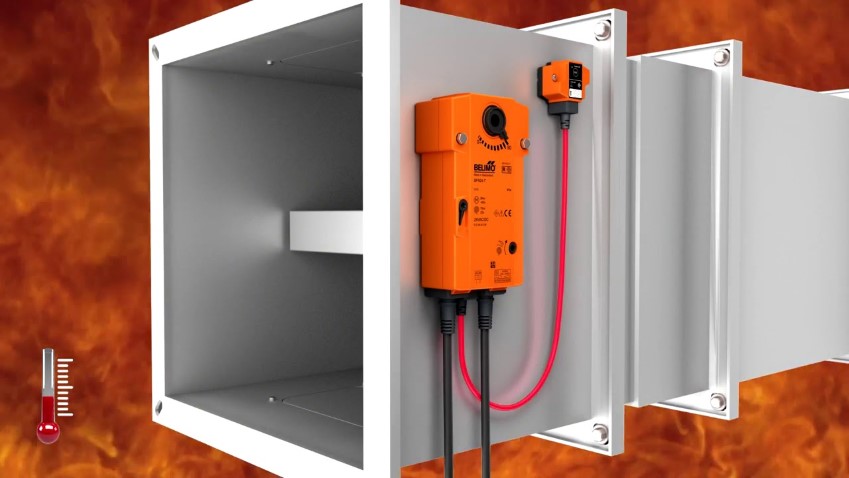

Một số động cơ tích hợp lò xo hồi vị, giúp đưa cánh van về trạng thái an toàn (thường là đóng) khi mất điện đột ngột - rất quan trọng trong hệ thống PCCC hoặc phòng lab.

Lợi ích khi dùng động cơ điều khiển van gió

• Tiết kiệm năng lượng: Chỉ mở van theo đúng nhu cầu thực tế, giảm tải cho quạt.
• Tăng độ chính xác: Đảm bảo mỗi khu vực đều nhận được lưu lượng gió phù hợp.
• Giảm chi phí vận hành: Không cần điều chỉnh thủ công thường xuyên.
• Tối ưu điều khiển trung tâm: Có thể tích hợp BMS để giám sát, điều khiển tập trung.
• Tăng độ tin cậy hệ thống: Hoạt động ổn định, tự động hóa cao, giảm lỗi do con người.

Ứng dụng thực tế của động cơ điều khiển van gió

Một số thương hiệu động cơ van gió phổ biến

• Belimo (Thụy Sĩ) - Độ chính xác cao, độ bền tốt, tích hợp thông minh.
• Honeywell (Mỹ) - Tích hợp BMS mạnh mẽ, nhiều dòng sản phẩm chuyên biệt.
• Siemens (Đức) - Uy tín, phù hợp các dự án lớn, yêu cầu nghiêm ngặt.
• Yoyik, Geko (Trung Quốc) - Giá thành hợp lý, hiệu năng ổn định cho hệ thống vừa.

Lưu ý khi lựa chọn và lắp đặt động cơ van gió

• Kiểm tra nguồn điện cấp - Tránh hỏng thiết bị do sai điện áp.

• Xác định góc quay cần thiết - Một số van chỉ cần 90°, một số cần 180°.
• Chọn đúng loại điều khiển (On/Off hay tuyến tính) - Phù hợp yêu cầu điều tiết.
• Vị trí lắp đặt dễ bảo trì - Tránh chôn sâu hoặc nơi ẩm ướt.
• Đảm bảo trục nối chắc chắn, không bị lệch tâm - Tránh kẹt hoặc sai hành trình.

Các tiêu chí lựa chọn động cơ điều khiển van gió phù hợp

Để đảm bảo hệ thống vận hành hiệu quả, bạn nên xem xét kỹ các yếu tố sau khi chọn mua:

1. Công suất mô tơ (Nm): Phụ thuộc vào kích thước van, lưu lượng gió và áp suất. Ví dụ: van gió Ø300mm thường cần mô tơ khoảng 5-10Nm.
2. Tín hiệu điều khiển phù hợp: Hệ thống có sử dụng BMS hoặc PLC thì nên dùng loại modulating (0-10V/4-20mA).
3. Tích hợp lò xo hồi vị hay không: Nếu lắp ở vị trí nguy hiểm, nên ưu tiên loại có lò xo để đảm bảo an toàn khi mất điện.
4. Thương hiệu và độ tin cậy: Ưu tiên các hãng có kinh nghiệm trong HVAC, có dịch vụ hậu mãi tốt.
5. Không gian lắp đặt: Nếu không gian chật, chọn loại direct-mount hoặc mini actuator.

Tại sao nên chọn G-SORA cho giải pháp điều khiển van gió?

G-SORA không chỉ là nhà cung cấp thiết bị HVAC mà còn là đơn vị tư vấn và triển khai hệ thống điều khiển thông gió thông minh. Khi hợp tác với chúng tôi, bạn nhận được:

• Thiết bị động cơ chính hãng (có đầy đủ CO-CQ, bảo hành dài hạn)
• Tư vấn kỹ thuật 1-1 giúp chọn đúng loại actuator phù hợp công trình
• Lắp đặt đúng chuẩn - vận hành ổn định - kết nối BMS dễ dàng
• Hỗ trợ sau bán hàng: Kiểm tra miễn phí, thay thế nhanh trong bảo hành
• Giá tốt cho các dự án tổng thể, nhà xưởng, phòng sạch, bệnh viện

G-SORA - Nhà cung cấp và lắp đặt động cơ điều khiển van gió uy tín

Tại G-SORA, chúng tôi chuyên:

• Cung cấp động cơ van gió chính hãng Belimo, Honeywell, Siemens...
• Thi công lắp đặt chuyên nghiệp, đúng kỹ thuật, bảo hành dài hạn
• Tư vấn giải pháp điều khiển tự động hóa toàn diện cho nhà xưởng, bệnh viện, trung tâm thương mại

G-SORA cam kết đồng hành cùng các doanh nghiệp tối ưu hệ thống HVAC với chất lượng - hiệu quả - bền vững.

Hiểu rõ cơ chế hoạt động của động cơ điều khiển van gió giúp bạn dễ dàng lựa chọn giải pháp phù hợp cho từng công trình. Không chỉ hỗ trợ tự động hóa, thiết bị này còn đóng vai trò then chốt trong tiết kiệm năng lượng, duy trì chất lượng không khí và đảm bảo an toàn cho toàn bộ hệ thống HVAC.
