Hệ thống điều hòa VRF lắp đặt như thế nào để đảm bảo hiệu quả cao

Vậy hệ thống điều hòa VRF lắp đặt như thế nào để đảm bảo hiệu quả cao?

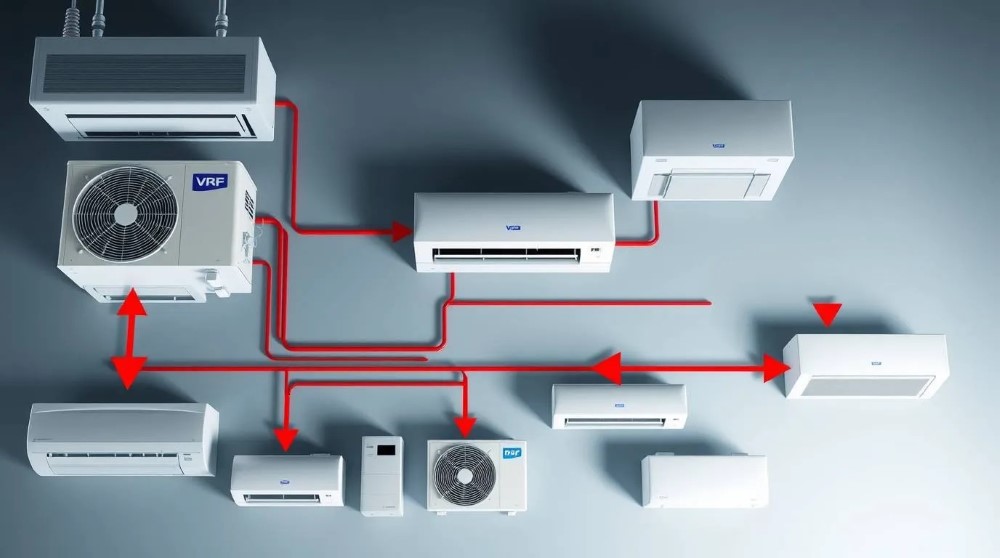

Tổng quan về hệ thống điều hòa VRF

Hệ thống điều hòa VRF (Variable Refrigerant Flow) là giải pháp lạnh trung tâm sử dụng lưu lượng môi chất lạnh biến thiên để điều chỉnh công suất theo nhu cầu thực tế của từng không gian. Thay vì hoạt động “bật/tắt” như máy lạnh cục bộ, VRF có khả năng tự điều chỉnh lượng gas đến từng dàn lạnh, giúp tiết kiệm năng lượng và mang lại hiệu quả vận hành ổn định hơn.

VRF được đánh giá là một trong những công nghệ HVAC tiên tiến nhất hiện nay cho các công trình thương mại và cao cấp.

VRF phù hợp cho loại công trình yêu cầu tính thẩm mỹ và mức độ tiện nghi cao như khách sạn, resort; văn phòng nhiều tầng; trung tâm thương mại và showroom; tòa nhà hỗn hợp; biệt thự và nhà phố cao cấp.

Đặc điểm nổi bật:

• Điều chỉnh công suất linh hoạt theo nhu cầu; mỗi phòng cài đặt nhiệt độ riêng.
• Một dàn nóng có thể kết nối hàng chục đến hàng trăm dàn lạnh.
• Hệ thống đường ống gas dài, linh hoạt bố trí, phù hợp các công trình nhiều tầng.
• Khả năng mở rộng tốt, dễ bổ sung dàn lạnh khi tăng diện tích sử dụng.
• Điều khiển độc lập từng khu vực, tiết kiệm điện 30 – 40% so với máy lạnh cục bộ
• Thẩm mỹ cao với dàn lạnh giấu trần, phù hợp không gian sang trọng.
• Độ bền vượt trội, tuổi thọ sử dụng lên đến 15–20 năm.

Với nhiều ưu điểm vượt trội, VRF trở thành giải pháp được ưa chuộng nhưng cũng đòi hỏi kỹ thuật lắp đặt chuyên sâu.

Quy trình lắp đặt hệ thống điều hòa VRF

1. Khảo sát công trình và tính toán tải lạnh

Việc khảo sát cần thực hiện trước khi thiết kế để xác định nhu cầu sử dụng thực tế. Nội dung khảo sát bao gồm: diện tích, vật liệu tường, hướng nắng, số người, thiết bị sinh nhiệt và yêu cầu thẩm mỹ của từng khu vực.

Hạng mục thực hiện:

• Đo đạc diện tích, tải nhiệt của từng phòng.
• Xác định vị trí đặt dàn nóng (thường trên mái, sân thượng hoặc khu kỹ thuật).
• Bố trí dàn lạnh phù hợp: âm trần, cassette, treo tường, đặt sàn.
• Thiết kế đường ống gas, ống thoát nước ngưng và hệ thống điện.
  Đây là bước quan trọng, sai sót trong tính toán tải lạnh sẽ dẫn đến lãng phí điện năng hoặc hệ thống hoạt động kém hiệu quả.

Yêu cầu kỹ thuật:

• Tính toán tải lạnh theo tiêu chuẩn ASHRAE.
• Phân vùng không gian hợp lý để tránh dàn lạnh quá lớn hoặc quá nhỏ.
• Xác định chiều dài ống gas, cao độ và vị trí đặt dàn nóng.

Kết quả khảo sát chính xác là nền tảng giúp hệ thống VRF vận hành ổn định và tiết kiệm điện.

2. Thiết kế vị trí đặt dàn nóng

Dàn nóng là trung tâm vận hành của hệ thống nên vị trí lắp đặt ảnh hưởng trực tiếp đến hiệu suất.

Nguyên tắc bố trí:

• Đặt tại khu vực thông thoáng, tránh gió hồi ngắn.
• Không đặt quá gần tường hoặc bị che chắn gây giảm lưu lượng gió.
• Đảm bảo khoảng cách bảo trì tối thiểu theo catalog của hãng.
• Hạn chế cao độ chênh lệch quá mức giữa dàn nóng – dàn lạnh để tránh tụt dầu.

Lựa chọn đúng vị trí đặt dàn nóng giúp tăng hiệu suất trao đổi nhiệt và kéo dài tuổi thọ máy nén.

3. Chuẩn bị vật tư và thiết bị

• Dàn nóng VRF: Chính hãng, công suất phù hợp.
• Dàn lạnh: Lựa chọn đa dạng tùy theo không gian.
• Ống đồng: Đạt chuẩn ASTM B280, độ dày phù hợp công suất.
• Bảo ôn: Cách nhiệt tốt, chống cháy lan.
• Ống thoát nước ngưng: Nhựa cứng, có độ dốc tối thiểu 1-2%.
• Hệ thống điện: Cáp đồng, aptomat riêng cho từng cụm dàn nóng.
• Dụng cụ: Máy hút chân không, đồng hồ nạp gas, máy hàn ống đồng bằng khí Nitơ.

4. Hàn ống đồng bằng khí nitơ

Một trong những lỗi phổ biến khiến hệ thống VRF hoạt động kém là cặn oxi hóa bên trong ống đồng do hàn sai kỹ thuật.

Quy trình đúng:

• Thổi nitơ liên tục trong suốt quá trình hàn.
• Kiểm soát nhiệt độ mỏ hàn để không cháy bảo ôn.
• Kiểm tra mối hàn bằng dung dịch chuyên dụng để tránh rò rỉ.
• Vệ sinh miệng ống sau khi hàn
• Thử kín bằng nitrogen pressure test 350–450 psi (24–31 bar) tùy loại gas

Hàn ống đồng đúng chuẩn giúp hệ thống sạch tuyệt đối, hạn chế nghẹt van tiết lưu và hư hỏng máy nén.

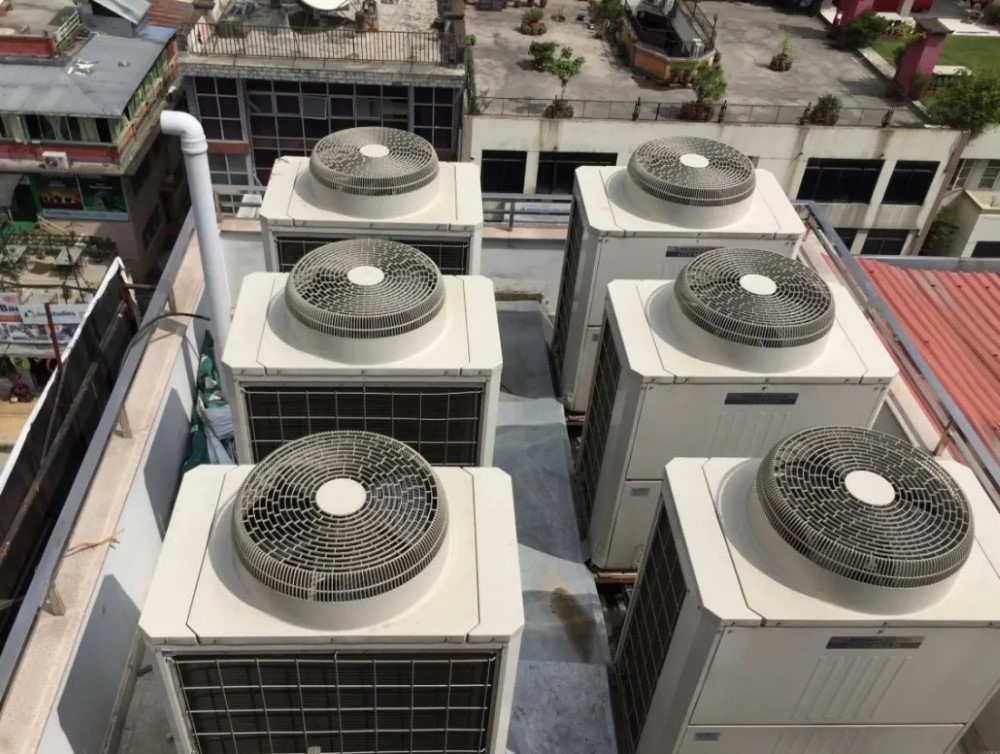

5. Lắp đặt dàn nóng VRF

Dàn nóng là trung tâm vận hành của hệ thống nên vị trí lắp đặt ảnh hưởng trực tiếp đến hiệu suất.

Yêu cầu kỹ thuật:

• Đặt ngoài trời tại khu vực thông thoáng, tránh gió hồi ngắn, tránh ánh nắng trực tiếp.
• Không đặt quá gần tường hoặc bị che chắn gây giảm lưu lượng gió. Khoảng cách tối thiểu cách tường: 300 – 500mm.
• Đảm bảo khoảng cách bảo trì tối thiểu theo catalog của hãng.
• Hạn chế cao độ chênh lệch quá mức giữa dàn nóng – dàn lạnh để tránh tụt dầu.
• Lắp trên giá đỡ hoặc bệ bê tông chắc chắn.
• Kết nối điện nguồn riêng biệt, có tiếp địa an toàn.
• Tránh đặt nơi có hơi muối biển hoặc hóa chất ăn mòn.

Lựa chọn đúng vị trí đặt dàn nóng giúp tăng hiệu suất trao đổi nhiệt và kéo dài tuổi thọ máy nén.

6. Lắp đặt dàn lạnh VRF

Dàn lạnh được lắp đặt theo thiết kế thẩm mỹ và lưu lượng gió tối ưu. Cần lựa chọn loại dàn lạnh phù hợp từng khu vực:

• Âm trần giấu trần: Văn phòng, khách sạn, biệt thự.
• Cassette âm trần: Phòng họp, phòng khách.
• Treo tường: Căn hộ nhỏ.
• Đặt sàn: Hội trường, nhà xưởng.

Lưu ý khi thi công:

• Đảm bảo chiều cao lắp đặt theo catalog để tránh tiếng ồn và rung.
• Không đặt dàn lạnh gần nguồn nhiệt hoặc cửa gió đối diện trực tiếp người ngồi.
• Đảm bảo độ dốc cho ống thoát nước ngưng để tránh tràn nước.
• Kiểm tra khe hở xung quanh để bảo trì thuận tiện.
• Đảm bảo cân bằng khi lắp để tránh rò rỉ nước ngưng.

7. Thi công đường ống gas

Đường ống gas là “mạch máu” của VRF, yêu cầu thi công độ chính xác cao. Độ chính xác của hệ thống ống gas quyết định mức tiêu hao năng lượng và độ ổn định tổng thể.

Yêu cầu kỹ thuật:

• Sử dụng ống đồng đúng tiêu chuẩn ASTM B280 và đúng kích thước theo thiết kế hãng.
• Tính toán chiều dài ống, số nhánh, fitting và coil để tránh tổn thất áp suất.
• Tuân thủ khoảng cách tối đa và chiều cao chênh lệch cho phép của từng model VRF.
• Bọc bảo ôn dày 2 lớp để tránh ngưng tụ nước và thất thoát nhiệt.
• Hàn ống bằng khí Nitơ để tránh oxi hóa bên trong.
• Đảm bảo chiều dài và chênh lệch độ cao trong giới hạn tiêu chuẩn VRF.
• Sử dụng đoạn đứng tối thiểu 0.5m khi thay đổi tầng
• Tốc độ gas đúng tiêu chuẩn (7–8 m/s cho riser).
• Bẫy dầu (traps) cần bố trí đúng vị trí và khoảng cách.
• Kích thước ống chuẩn hãng + độ dốc đúng.
• Hạn chế fitting và uốn cong không cần thiết, nhiều lần để tránh tụ dầu

Độ chính xác của hệ thống ống gas quyết định mức tiêu hao năng lượng và độ ổn định tổng thể.

8. Hút chân không hệ thống đúng chuẩn

Hút chân không là bước quan trọng nhất trước khi nạp môi chất lạnh, vì hệ thống VRF rất nhạy với hơi ẩm và tạp chất. Độ sạch của ống đồng và thiết bị quyết định 70% độ bền của máy nén và hiệu quả vận hành.

Quy trình

• Sử dụng máy hút chân không 2 cấp, công suất lớn, đạt độ sâu tối thiểu 500 microns.
• Kết nối đồng hồ đo chân không (micron gauge) trực tiếp trên hệ thống, không đo qua đồng hồ manifold để tránh sai số.
• Tiến hành hút đến khi độ chân không đạt ≤ 500 microns.
• Giữ chân không (vacuum hold test) trong 20–30 phút:

+ Nếu chỉ tăng < 50–100 microns → hệ thống kín, không rò rỉ.

+ Nếu tăng nhanh → hệ thống còn rò rỉ hoặc còn ẩm → phải hút lại hoặc kiểm tra rò rỉ.

Lưu ý kỹ thuật:

• Tuyệt đối không xả gas thử rò rỉ, chỉ kiểm tra bằng nitơ trước khi hút chân không.
• Không dùng đơn vị mmHg hoặc “âm tuyệt đối” – tiêu chuẩn kỹ thuật mới của HVAC sử dụng micron để đo chính xác hơi ẩm trong hệ thống.
• Không hút chân không bằng máy bơm nhỏ trong thời gian dài vì không đạt được độ sâu cần thiết và không loại bỏ được hơi ẩm

Hút chân không đúng chuẩn sẽ giúp gas lưu thông ổn định, giảm lỗi áp suất và nâng cao độ bền của máy nén.

9. Nạp môi chất lạnh (gas) theo đúng thông số của hãng

Mỗi hãng VRF (Daikin, Mitsubishi, Toshiba, LG…) quy định lượng gas tùy theo chiều dài ống và số lượng dàn lạnh.

Lưu ý:

• Không nạp gas “ước lượng”.
• Quy đổi chính xác theo bảng thông số kỹ thuật.
• Kiểm tra áp suất vận hành sau khi nạp.
• Nạp đúng loại gas lạnh (R410A, R32) và đúng lượng theo tiêu chuẩn.
• Nạp gas đúng lượng giúp hệ thống duy trì hiệu suất làm lạnh và tiết kiệm điện.

10. Kết nối điều khiển và hệ thống điện

Hệ thống VRF sử dụng mạng điều khiển trung tâm hoặc điều khiển phòng độc lập.

Yêu cầu:

• Đi dây tín hiệu truyền thông giữa dàn nóng và dàn lạnh.
• Dùng dây tín hiệu đúng chủng loại và đúng cực tính.
• Đi dây độc lập, tránh nhiễu điện từ.
• Kiểm tra kết nối với BMS/IoT nếu công trình có yêu cầu.
• Kết nối remote điều khiển cục bộ.
• Cài đặt hệ thống điều khiển trung tâm (BMS, IoT) nếu có.

Đấu nối điều khiển chuẩn xác giúp toàn hệ thống hoạt động đồng bộ và tránh lỗi truyền thông.

11. Kiểm tra – chạy thử – cân chỉnh hệ thống

Sau khi hoàn tất lắp đặt, cần chạy thử toàn bộ dàn lạnh, dàn nóng và kiểm tra thông số.

Quy trình chạy thử:

• Kiểm tra áp suất gas, dòng điện máy nén và nhiệt độ gió vào/ra.
• Kiểm tra từng van tiết lưu, từng remote điều khiển.
• Đảm bảo không có rò rỉ ống gas hoặc nước ngưng.
• Ghi nhận và bàn giao thông số vận hành chuẩn.

Kiểm tra và bàn giao:

• Vận hành toàn bộ hệ thống.
• Kiểm tra áp suất, dòng điện, nhiệt độ dàn lạnh.
• Đánh giá độ ồn, độ rung.
• Ghi lại thông số kỹ thuật và bàn giao cho chủ đầu tư.

12. Bảo trì định kỳ để duy trì hiệu suất VRF

Ngay cả khi lắp đặt đúng chuẩn, VRF vẫn cần bảo trì để giữ hiệu quả lâu dài.

Chu kỳ khuyến nghị:

• 3 tháng/lần: vệ sinh phin lọc dàn lạnh.
• 6 tháng/lần: kiểm tra gas, vệ sinh dàn nóng.
• 12 tháng/lần: bảo dưỡng tổng thể hệ thống.

Bảo trì đúng chuẩn giúp VRF vận hành bền bỉ trên 15–20 năm.

Chi phí lắp đặt hệ thống VRF

Chi phí lắp đặt hệ thống VRF phụ thuộc vào rất nhiều yếu tố — diện tích, số lượng dàn lạnh, công suất, thương hiệu thiết bị, chi phí thi công,..

Các yếu tố ảnh hưởng đến chi phí VRF

• Quy mô công trình (diện tích, số phòng, số dàn lạnh).
• Loại dàn lạnh sử dụng (âm trần, cassette, treo tường, đặt sàn) → ảnh hưởng vật tư & thi công.
• Chiều dài và độ phức tạp đường ống gas, ống thoát nước, độ cao, chênh tỉ lệ giữa dàn nóng – dàn lạnh.
• Thương hiệu & model VRF (hãng lớn, đồng bộ thường đắt hơn).
• Công tác thi công: hàn, bảo ôn, hút chân không đúng chuẩn, lắp đặt điện + điều khiển.
• Công tác bảo trì, chạy thử & nghiệm thu kỹ thuật (thường được tính thêm trong hợp đồng).

Mức chi phí tham khảo lắp đặt VRF

(*) Đây là mức chi phí ước tính tổng: thiết bị + vật tư + thi công + lắp đặt. Có thể tăng hoặc giảm ± 15–25% tùy vào yêu cầu thiết kế, vị trí lắp đặt, chi phí nhân công, điều kiện thi công.

Khi nào chi phí có thể cao hơn hoặc thấp hơn dự kiến?

Khi chi phí cao hơn

• Công trình có nhiều tầng, nhiều dàn lạnh, yêu cầu ống gas dài hoặc có nhiều nhánh.
• Yêu cầu dàn lạnh cao cấp, hút ẩm, làm lạnh mạnh, thêm tiện ích điều khiển thông minh (BMS, IoT).
• Thi công tại nơi có điều kiện phức tạp: mái cao, khí hậu khắc nghiệt, đường ống khó thi công.
• Yêu cầu thẩm mỹ cao: giấu trần, giấu ống, hoàn thiện nội thất sau lắp đặt.

Khi chi phí thấp hơn

• Công trình nhỏ, ít dàn lạnh, dùng dàn lạnh đơn giản (treo tường, cassette).
• Khoảng cách dàn nóng – dàn lạnh gần nhau, đường ống ngắn → tiết kiệm vật tư & công lắp.
• Nhu cầu dùng ổn định, không cần mở rộng → chọn công suất vừa đủ, tránh dư thừa.

Giải pháp tối ưu chi phí lắp hệ thống VRF cho chủ đầu tư

Để tối ưu chi phí lắp đặt hệ thống VRF mà vẫn đảm bảo hiệu quả vận hành, chủ đầu tư cần cân nhắc đồng thời thiết kế, vật tư, thi công và vận hành. Dưới đây là giải pháp chi tiết theo từng khía cạnh:

1. Xác định nhu cầu chính xác

• Tính toán tải lạnh từng khu vực: Đo diện tích, hướng nắng, số lượng người, thiết bị sinh nhiệt.
• Phân vùng hợp lý: Tránh lắp dàn lạnh quá lớn hoặc quá nhỏ so với nhu cầu.
• Ưu tiên chức năng cần thiết: Xác định khu vực cần điều hòa độc lập, khu vực dùng chung.

Lưu ý: Sai sót trong tính toán tải lạnh sẽ dẫn đến lãng phí điện năng và chi phí thiết bị dư thừa.

2. Chọn thiết bị phù hợp

• Dàn nóng: Lựa chọn công suất vừa đủ, tránh dư quá lớn. Nên chọn hãng uy tín, chất lượng tốt để giảm rủi ro sửa chữa sau này.
• Dàn lạnh: Lựa chọn loại phù hợp với không gian (treo tường, cassette, âm trần) — tránh dùng dàn cao cấp không cần thiết.
• Gas lạnh: Chọn loại gas chuẩn theo thiết kế và yêu cầu hiệu suất, tránh nạp dư hoặc thiếu gas.

3. Tối ưu thiết kế đường ống

• Rút ngắn đường ống gas: Giảm chiều dài và số nhánh để giảm tổn thất áp suất và vật tư.
• Thiết kế oil return hợp lý: Đảm bảo hồi dầu đúng tiêu chuẩn, tránh tụt dầu gây hỏng máy nén.
• Bọc bảo ôn chuẩn: Tránh thất thoát nhiệt, ngưng tụ nước, giảm hao phí năng lượng.
• Giảm uốn cong, hạn chế mối nối: Giúp gas lưu thông tốt và hạn chế hư hỏng.

4. Thi công chuẩn kỹ thuật

• Hàn ống đồng bằng khí Nitơ: Ngăn oxi hóa bên trong, tránh nghẹt van tiết lưu.
• Hút chân không đúng chuẩn: Loại bỏ không khí và hơi ẩm, giúp gas lưu thông ổn định.
• Kết nối điện và điều khiển chính xác: Tránh lỗi truyền thông, bảo đảm vận hành đồng bộ.

5. Tối ưu vận hành

• Bảo trì định kỳ: 3–6–12 tháng theo hướng dẫn nhà sản xuất để duy trì hiệu suất và tuổi thọ hệ thống.
• Điều chỉnh nhiệt độ hợp lý: Tránh lãng phí năng lượng khi không cần thiết.
• Theo dõi áp suất, dòng điện, nhiệt độ gió: Giúp phát hiện vấn đề sớm, hạn chế chi phí sửa chữa lớn.

6. Lựa chọn nhà thầu uy tín

• Chọn đơn vị có kinh nghiệm lắp VRF, am hiểu các quy chuẩn ASHRAE, tiêu chuẩn hãng.
• Báo giá minh bạch, có giải pháp tối ưu chi phí vật tư và thi công.
• Hỗ trợ bảo trì dài hạn, tránh phát sinh chi phí ngoài dự kiến.

Giải pháp tối ưu chi phí lắp hệ thống VRF là kết hợp tính toán tải lạnh chính xác, lựa chọn thiết bị hợp lý, thiết kế đường ống tối ưu, thi công chuẩn kỹ thuật và vận hành bảo trì định kỳ. Chủ đầu tư nên đầu tư kỹ bước thiết kế và chọn nhà thầu uy tín — đây là cách vừa tiết kiệm chi phí ban đầu, vừa giảm chi phí vận hành dài hạn, đảm bảo hệ thống VRF hoạt động hiệu quả, bền bỉ.

Hệ thống điều hòa VRF là giải pháp lý tưởng cho công trình vừa và lớn, mang lại hiệu quả tiết kiệm điện và sự tiện nghi cao. Tuy nhiên, để hệ thống vận hành ổn định và bền bỉ, việc lắp đặt đúng kỹ thuật là yếu tố quyết định.

Một hệ thống VRF được thi công chuẩn sẽ vận hành ổn định 15 – 20 năm, tiết kiệm tới 40% chi phí điện năng và nâng cao giá trị công trình.
