Ứng dụng của van gió vuông trong hệ thống ống gió

Van gió vuông là thiết bị không thể thiếu trong hệ thống điều hòa thông gió. Bài viết này sẽ giúp bạn hiểu rõ vai trò, đặc điểm và ứng dụng thực tế của van gió vuông trong các công trình dân dụng và công nghiệp.

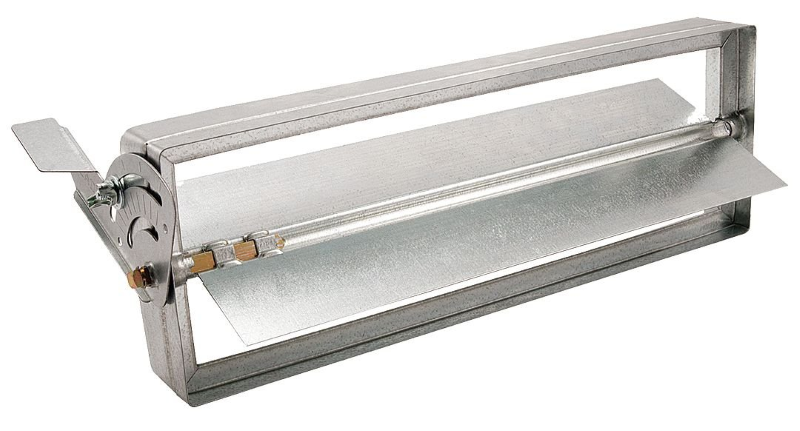

1. Van gió vuông là gì?

Van gió vuông là một loại thiết bị điều chỉnh lưu lượng gió, được thiết kế với hình dạng hình chữ nhật hoặc vuông, lắp đặt trong hệ thống ống gió vuông. Van được chế tạo từ các vật liệu như tôn mạ kẽm, thép sơn tĩnh điện hoặc inox tùy vào yêu cầu sử dụng.

Khác với van gió tròn (dùng cho ống gió tròn), van gió vuông phù hợp với các đoạn ống gió vuông - phổ biến trong hầu hết các hệ thống HVAC ở tòa nhà, nhà máy, trung tâm thương mại.

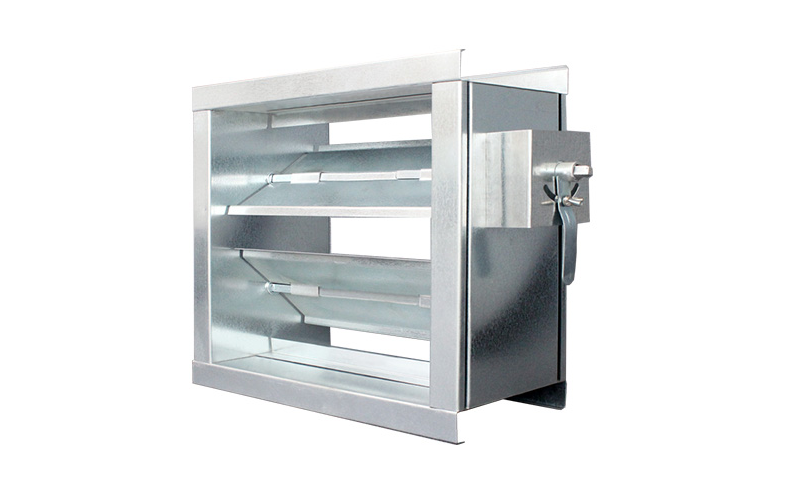

2. Cấu tạo cơ bản của van gió vuông

Van gió vuông thường bao gồm các bộ phận chính:

• Khung van: Là phần cố định, thường được làm bằng tôn tráng kẽm hoặc thép.
• Cánh van (lá van): Các cánh có thể xoay theo trục để đóng, mở hoặc điều chỉnh lượng gió.
• Trục quay và tay điều khiển: Dùng để điều chỉnh cánh van bằng tay hoặc mô tơ tự động.
• Bộ điều khiển (nếu có): Van có thể điều khiển bằng tay gạt, tay quay, hoặc mô-tơ điện (điều khiển tự động).

3. Phân loại van gió vuông

Van gió vuông là một thành phần không thể thiếu trong hệ thống HVAC hiện đại. Từ khả năng điều chỉnh lưu lượng gió, kiểm soát áp suất đến bảo vệ an toàn cháy nổ, van gió vuông đã chứng minh được giá trị thiết thực trong hàng loạt ứng dụng dân dụng và công nghiệp.

Việc lựa chọn đúng loại van cũng như lắp đặt đúng kỹ thuật và bảo trì định kỳ sẽ giúp hệ thống thông gió - điều hòa của bạn hoạt động hiệu quả, tiết kiệm chi phí và đảm bảo an toàn lâu dài. Van gió vuông được phân loại theo nhiều tiêu chí khác nhau:

Phân loại van gió vuông theo chức năng:

• Van chỉnh lưu lượng (volume control damper): Điều chỉnh lượng gió cấp hoặc hồi.
• Van chặn lửa (fire damper): Đóng kín khi xảy ra cháy, ngăn ngọn lửa lan qua hệ thống gió.
• Van khói (smoke damper): Ngăn khói lan rộng trong hệ thống.
• Van 2 chức năng (fire smoke damper): Kết hợp tính năng chặn lửa và khói.

Phân loại van gió vuông theo cách điều khiển:

• Van gió vuông tay gạt: Điều chỉnh thủ công.
• Van gió vuông tay quay: Dùng bánh răng để điều chỉnh dễ dàng hơn.
• Van gió vuông điều khiển điện: Tự động đóng mở theo tín hiệu từ hệ thống.

4. Vai trò của van gió vuông trong hệ thống HVAC

Van gió vuông đóng vai trò cực kỳ quan trọng trong hệ thống thông gió - điều hòa trung tâm. Các vai trò chính bao gồm:

- Điều tiết lưu lượng gió: Van gió vuông giúp kiểm soát lưu lượng gió đi qua từng nhánh ống, đảm bảo phân phối gió đều và hợp lý đến các không gian trong công trình.

- Tăng hiệu quả vận hành: Việc sử dụng van đúng vị trí giúp giảm tổn thất áp suất, từ đó nâng cao hiệu suất của hệ thống thông gió.

- Đảm bảo an toàn phòng cháy chữa cháy: Một số loại van gió vuông đặc biệt như van chặn lửa được tích hợp cơ chế đóng tự động khi có nhiệt độ cao (ví dụ 70°C hoặc 280°C), góp phần ngăn lửa lan truyền qua hệ thống ống gió.

- Giảm tiếng ồn và rung động: Van được lắp đặt tại vị trí phù hợp giúp cân bằng áp suất và giảm hiện tượng cộng hưởng, hạn chế tiếng ồn trong hệ thống.

5. Công trình ứng dụng thực tế của van gió vuông

Van gió vuông được ứng dụng rộng rãi trong nhiều loại công trình, từ dân dụng đến công nghiệp:

Tòa nhà cao tầng

Trong các tòa nhà văn phòng, chung cư, khách sạn… van gió vuông được dùng để:

• Điều chỉnh gió cấp và hồi cho từng tầng.
• Ngăn cháy lan qua hệ thống ống gió giữa các tầng.

Nhà xưởng công nghiệp

Các xưởng sản xuất thường sử dụng van gió vuông để điều tiết gió tươi - gió thải và kết hợp với quạt cấp/hút để điều áp cho khu vực sạch, khu vực nguy hiểm cháy nổ.

Công trình công cộng

Ở các khu vực công cộng như trung tâm thương mại, rạp chiếu phim,… có không gian lớn, van gió vuông giúp kiểm soát áp suất, đảm bảo lưu thông không khí đều và giảm nguy cơ cháy lan.

Phòng sạch và bệnh viện

Van gió vuông điều tiết lưu lượng gió theo từng cấp độ lọc khí, giúp kiểm soát luồng khí theo đúng tiêu chuẩn sạch và tiệt trùng.

6. Hướng dẫn lắp đặt van gió vuông đúng kỹ thuật

Vị trí lắp đặt

• Nên lắp tại các vị trí dễ thao tác, bảo trì.
• Đặt tại các nhánh chia gió, gần miệng gió hoặc hộp phân phối.

Hướng lắp

• Hướng cánh van phải phù hợp với chiều gió.
• Lắp sao cho không cản trở lưu lượng gió quá mức (giữ hệ số tổn thất áp thấp).

Kiểm tra vận hành

• Sau khi lắp xong, cần kiểm tra cánh van có đóng/mở linh hoạt không.
• Với van tự động, cần kiểm tra tín hiệu điều khiển.

7. Ưu điểm của van gió vuông trong sử dụng

• Linh hoạt: Van gió vuông dễ dàng lắp đặt tại nhiều vị trí.
• Điều chỉnh chính xác: Kiểm soát lưu lượng gió hiệu quả.
• An toàn: Có thể tích hợp chức năng chặn lửa, khói.
• Bền bỉ: Vật liệu tốt, chịu được môi trường khắc nghiệt.
• Tiết kiệm năng lượng: Tối ưu phân phối gió, giảm hao phí.

8. Lưu ý khi lựa chọn van gió vuông cho công trình

• Kích thước phù hợp: Phù hợp với kích thước ống gió.
• Chất liệu: Tùy vào môi trường (thường là tôn tráng kẽm hoặc inox).
• Chức năng: Xác định rõ cần loại điều chỉnh lưu lượng hay chặn lửa/chặn khói.
• Thương hiệu uy tín: Chọn đơn vị sản xuất có chứng chỉ chất lượng, bảo hành rõ ràng.

9. So sánh van gió vuông và van gió tròn

Van gió vuông và van gió tròn đều là các thiết bị điều chỉnh lưu lượng khí trong hệ thống HVAC. Tuy nhiên, mỗi loại có những đặc điểm khác nhau về cấu tạo, ứng dụng và hiệu quả sử dụng.

Tùy vào thiết kế ống gió (vuông hay tròn) và yêu cầu kỹ thuật của từng công trình mà kỹ sư sẽ chọn loại van phù hợp. Trong các hệ thống lớn, van gió vuông thường được ưa chuộng hơn vì khả năng điều tiết tốt và khả năng tích hợp chức năng PCCC.

Một số câu hỏi thường gặp về van gió vuông

Van gió vuông có bắt buộc phải lắp trong mọi hệ thống không?

Không bắt buộc, nhưng là thành phần cực kỳ quan trọng nếu muốn kiểm soát lưu lượng khí, tiết kiệm năng lượng và tăng hiệu quả vận hành.

Có thể thay thế van gió vuông bằng van gió tròn không?

Chỉ có thể thay thế nếu hệ thống ống gió là dạng tròn và có tính toán lại lưu lượng tương ứng. Tuy nhiên, với hệ thống ống vuông, bắt buộc phải dùng van gió vuông để đảm bảo kín khít và hiệu quả.

Van gió vuông có bao nhiêu cấp điều chỉnh?

Tùy thiết kế cánh van (1 cánh hoặc nhiều cánh), van có thể điều chỉnh mở/đóng theo từng góc độ nhỏ từ 0-90 độ, cho phép điều tiết gió rất linh hoạt.

Bao lâu cần bảo trì van gió vuông?

Nên kiểm tra van gió vuông định kỳ 6 tháng đến 1 năm/lần. Với van có tích hợp mô-tơ điện hoặc chức năng chặn lửa, cần kiểm tra thường xuyên hơn để đảm bảo hoạt động an toàn.
